RSK-nr enhet: ST
Inlagd: 2023-04-19
RSK-nr enhet: ST

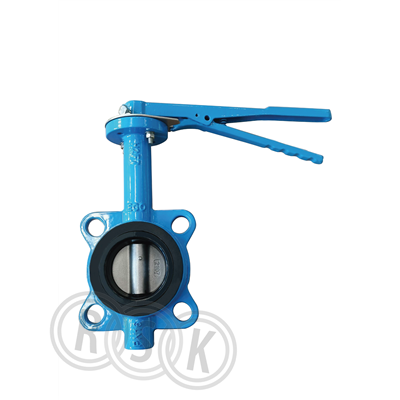

Vridspjällsventil Wafer för montage mellan flänsar. Epoximålad i korrosivitetsklass (C4) med spjäll och genomgående spindel i SS A316/A431 rostfri. NBR foder. Låsbar handspak med fasta regleringar DN50-200, växel DN250-300. Montageplatta ISO 5211 för direktmontage av växel eller manöverdon. Användningsområde: Medier som spjällskiva och sätespackning är resistenta mot. Såsom vätskor i industriella applikationer, kyl-/ och värmesystem, gaser, VA-system mm.
Vridspjällsventil Wafer för montage mellan flänsar. Epoximålad i korrosivitetsklass (C4) med spjäll och genomgående spindel i SS A316/A431 rostfri. NBR foder. Låsbar handspak med fasta regleringar DN50-200, växel DN250-300. Montageplatta ISO 5211 för direktmontage av växel eller manöverdon. Användningsområde: Medier som spjällskiva och sätespackning är resistenta mot. Såsom vätskor i industriella applikationer, kyl-/ och värmesystem, gaser, VA-system mm.
| RSK-nummer | 4565207 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508125149 |
| Produkt | Vridspjällventil |
| Produktnamn | Altech |
| Dimension | DN50 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för inspänning |
| Utförande | handspak |
|---|---|
| Färg | blå |
| Ytbehandling | epoxi |
| Material | segjärn, rostfri skiva, NBR |
| Standard | PED |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508125149 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-15 (GGG 40) |
| Ytskydd | Belagd |
| Spjällblad | Ja |
| Material spjällblad | Rostfritt stål |
| Materialkvalitet spjällblad | Syrafast stål 316 (1.4401) |
| Dimension (Nominell diameter) | DN 50 |
| Anslutningar | Inspänning (Wafer) |
| Tryckklass | PN 16 |
| Manövrering | Handtag/Spak |
| Tätning | NBR (nitrilgummi) |
| Material spindel | Rostfritt stål |
| Materialkvalitet spindel | Syrafast stål 316 (1.4401) |
| Material spindeltätning, primär | NBR (nitrilgummi) |
| Medietemperatur (kontinuerlig) | -10 - 80 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 329 | ||
| Bredd (mm) | 270 | ||
| Höjd (mm) | 77 | ||
| Vikt (kg) | 3,3 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | Ladda ner |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | Ladda ner |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4565128.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00539 v4.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_212_4565200.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000295.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4565128.pdf |
