RSK-nr enhet: ST
Inlagd: 1993-03-30
RSK-nr enhet: ST

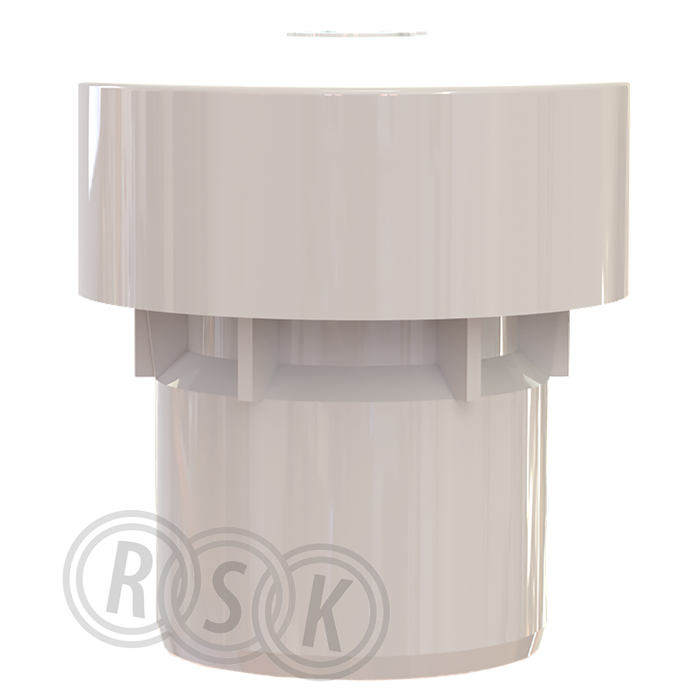

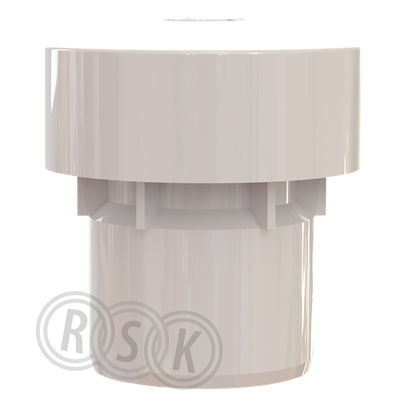

Durgo luftningsventil för avloppssystem, utjämnar undertryck och skyddar vattenlåsen i systemet. Luftningsventilen möjliggör friare utformning av installationer och minimerar behovet av håltagningar i tak. Durgo luftningsventiler har en hög luftflödeskapacitet och driftsäker konstruktion i ABS-plast med tätning av EPDM-gummi. Samtliga Durgo luftningsventiler är testade, kontrollerade och CE-märkta i enlighet med både svenska och internationella tillämpliga standarder. Durgo luftningsventiler finns i ett flertal storlekar från 15 mm till 160 mm anpassade för att passa alla vanligt förekommande avloppsdimensioner.
Durgo luftningsventil för avloppssystem, utjämnar undertryck och skyddar vattenlåsen i systemet. Luftningsventilen möjliggör friare utformning av installationer och minimerar behovet av håltagningar i tak. Durgo luftningsventiler har en hög luftflödeskapacitet och driftsäker konstruktion i ABS-plast med tätning av EPDM-gummi. Samtliga Durgo luftningsventiler är testade, kontrollerade och CE-märkta i enlighet med både svenska och internationella tillämpliga standarder. Durgo luftningsventiler finns i ett flertal storlekar från 15 mm till 160 mm anpassade för att passa alla vanligt förekommande avloppsdimensioner.
| RSK-nummer | 3131571 |
|---|---|
| Tillverkarens artikelnummer | AAV-50Jr |
| GTIN | 7392948310451 |
| Produkt | Luftningsventil |
| Produktnamn | Durgo AAV DN50Jr |
| Dimension | 50mm |
| Storlek | - |
| Tryck/Flöde/Temp | 12,0l/s |
| Effekt/Eldata | - |
| Funktion | utjämnar undertryck |
| Utförande | stående, slätända |
|---|---|
| Färg | vit |
| Ytbehandling | - |
| Material | ABS/EPDM-tätning |
| Standard | SS-EN 12380:2002 A1 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 05 Plaströr - Avlopp |
| Tillverkarens artikelnummer | AAV-50Jr |
|---|
| GTIN | 7392948310451 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | ABS (akrylnitrilbutadienstyren) |
|---|---|
| Dimension (Nominell diameter) | DN 50 |
| Utvändig rördiameter | 50 mm |
| Anslutning 1 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 0,1 bar |
| Max. medietemperatur (kontinuerlig) | 60 °C |
| Ytskydd | Obehandlad |
| Höjd | 77 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Förseglad | ||
| Palltyp | - | ||
| Djup (mm) | 70 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,052 | ||
Mellan |
|||
| Antal i FP | 24 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 355 | ||
| Bredd (mm) | 235 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 1,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | Ladda ner |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_21_3131500.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_21_3131500.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/R021_dekavlop.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560195314-00016 v1.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_21_3131571.pdf |
