RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

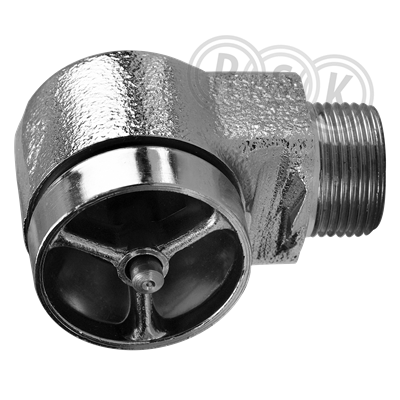

Durgo återströmningsskydd för dricksvattensystem i byggnader. Skyddar mot att föroreningar sprids i dricksvattensystem i fastigheter på grund av återströmning av förorenat vatten. Horisontell terminalmodell för liggande montage, med vakuumventil som öppnar vid undertryck i systemet och skyddar mot hävertåterströmning. Finns i dimensionerna DN15 tom DN50
Durgo återströmningsskydd för dricksvattensystem i byggnader. Skyddar mot att föroreningar sprids i dricksvattensystem i fastigheter på grund av återströmning av förorenat vatten. Horisontell terminalmodell för liggande montage, med vakuumventil som öppnar vid undertryck i systemet och skyddar mot hävertåterströmning. Finns i dimensionerna DN15 tom DN50
| RSK-nummer | 5021126 |
|---|---|
| Tillverkarens artikelnummer | VV-HT-G20 |
| GTIN | - |
| Produkt | Återströmningsskydd |
| Produktnamn | Durgo VVHT (4139) DN20 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | Max 1,0MPa |
| Effekt/Eldata | - |
| Funktion | vakuumventil |
| Utförande | horisontell terminal, utv.gäng |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | VV-HT-G20 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd | Förkromad |
| Dimension (Nominell diameter) | Ansl. 20 (3/4") |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Rätvinklat utförande | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för gaser (inkl. ånga) | Nej |
| Flamskydd | Nej |
| Längd anslutning 1 | 15 mm |
| Bygglängd anslutning 1 (Z1) | 54 mm |
| Höjd | 45 mm |
| Vakuumventil i vinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Förseglad | ||
| Palltyp | - | ||
| Djup (mm) | 120 | ||
| Bredd (mm) | 120 | ||
| Höjd (mm) | 45 | ||
| Vikt (kg) | 0,33 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_21_5021126.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_21_5021019.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560195314-00008 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_21_4311338.pdf |
