RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

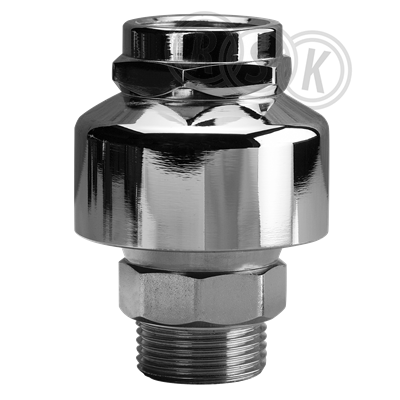

Durgo återströmningsskydd för dricksvattensystem i byggnader. Skyddar mot att föroreningar sprids i dricksvattensystem i fastigheter på grund av återströmning av förorenat vatten. Vertikal genomströmningsmodell för stående montage, med vakuumventil som öppnar vid undertryck i systemet och skyddar mot hävertåterströmning. Finns i dimensionerna DN15, DN20 och DN25
Durgo återströmningsskydd för dricksvattensystem i byggnader. Skyddar mot att föroreningar sprids i dricksvattensystem i fastigheter på grund av återströmning av förorenat vatten. Vertikal genomströmningsmodell för stående montage, med vakuumventil som öppnar vid undertryck i systemet och skyddar mot hävertåterströmning. Finns i dimensionerna DN15, DN20 och DN25
RSK-nummer | 8186827 |
---|---|
Tillverkarens artikelnummer | VV-VF-G15 |
GTIN | - |
Produkt | Återströmningsskydd |
Produktnamn | Durgo VVVF (81312) DN15 |
Dimension | G15 / G15 |
Storlek | - |
Tryck/Flöde/Temp | Max 1,0MPa |
Effekt/Eldata | - |
Funktion | vakuumventil |
Utförande | vertikal, inv./utv. gänga |
---|---|
Färg | krom |
Ytbehandling | förkromad |
Material | mässing |
Standard | EN 1717 Typ HB |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 24 Sanitetsarmatur/-utrustning |
Tillverkarens artikelnummer | VV-VF-G15 |
---|
GTIN | - |
---|
Tillverkarens produktsida | - |
---|
Material hus/kapsling/stomme | Mässing |
---|---|
Materialkvalitet | Mässing avzinkningshärdig (DZR) |
Ytskydd | Förkromad |
Dimension (Nominell diameter) | Ansl. 15 (1/2") |
Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
Tryckklass | PN 10 |
Max. arbetstryck vid 20°C (PN) | 10 bar |
Rätvinklat utförande | Nej |
Lämplig för vätskor | Ja |
Lämplig för gaser (inkl. ånga) | Nej |
Flamskydd | Nej |
Längd anslutning 1 | 11 mm |
Bygglängd anslutning 1 (Z1) | 47 mm |
Höjd | 58 mm |
Vakuumventil i vinkel | 180 ° |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | Förseglad | ||
Palltyp | - | ||
Djup (mm) | 42 | ||
Bredd (mm) | 42 | ||
Höjd (mm) | 60 | ||
Vikt (kg) | 0,18 | ||
Mellan |
|||
Antal i FP | 5 | ||
GTIN FP | - | ||
Förpackningstyp | Cylinder | ||
Förpackningsfunktion | - | ||
Ingående GTIN FP | - | ||
Palltyp | - | ||
Antalet inneliggande GTIN FP | |||
Djup (mm) | 42 | ||
Bredd (mm) | 42 | ||
Höjd (mm) | 280 | ||
Vikt (kg) | 0,95 |
Monteringsanvisning | - |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | Ladda ner |
InstallationsBVD | Ladda ner |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | Ladda ner |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_21_5021316.pdf |
---|---|
Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/R021_dekvak.pdf |
InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560195314-00007 v1.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_21_4311338.pdf |
