RSK-nr enhet: ST
Inlagd: 2017-11-14
RSK-nr enhet: ST

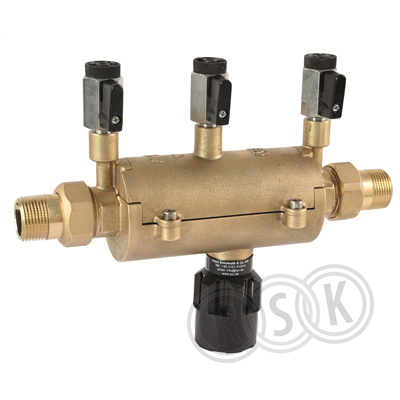

SYR 6610 BA är en kontrollerbar backventil godkänd för vätska t.o.m. kategori 4 enligt SS-EN 1717. Ventilens uppgift är att förhindra förorenat dricksvatten från att överföras till det offentliga eller interna dricksvattennätet. Återsugningsskyddet består av två efter varandra monterade backventiler med ett röravbrott och avloppssanslutning mellan. SYR 6610 BA används bland annat till påfyllning av system som innehåller vatten med eller utan frostskyddsmedel.
SYR 6610 BA är en kontrollerbar backventil godkänd för vätska t.o.m. kategori 4 enligt SS-EN 1717. Ventilens uppgift är att förhindra förorenat dricksvatten från att överföras till det offentliga eller interna dricksvattennätet. Återsugningsskyddet består av två efter varandra monterade backventiler med ett röravbrott och avloppssanslutning mellan. SYR 6610 BA används bland annat till påfyllning av system som innehåller vatten med eller utan frostskyddsmedel.
| RSK-nummer | 5045396 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 4017905251624 |
| Produkt | Återsugningsskydd |
| Produktnamn | SYR 6610 BA |
| Dimension | R25 |
| Storlek | - |
| Tryck/Flöde/Temp | 10 bar |
| Effekt/Eldata | - |
| Funktion | max 65°C |
| Utförande | integrerat smutsfilter |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | blyfri mässing |
| Standard | SS-EN 1717 |
| Övrig info | - |
| Tillverkarens produktsida | https://somathermvvs.se/vvs-armatur/vatten/atersugningsskydd-6610-ba/ |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 4017905251624 |
|---|
| Tillverkarens produktsida | https://somathermvvs.se/vvs-armatur/vatten/atersugningsskydd-6610-ba/ |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Anslutning 1 | Utvändig gänga |
| Dimension anslutning 1 | 1" (25) |
| Anslutning 2 | Utvändig gänga |
| Dimension anslutning 2 | 1" (25) |
| Inbyggnadsposition/-placering | Horisontell |
| Tryckklass | PN 10 |
| Flänsstandard | Ingen |
| Lämplig för dricksvatten | Ja |
| Vätskekategori (EN 1717) | 4 |
| Återströmningsskydd (EN 1717) | BA |
| Nominellt flöde | 7,9 m³/h |
| Max. medietemperatur (kontinuerlig) | 65 °C |
| Utvändig rördiameter avtappning/dränering | 40 mm |
| Inbyggnadslängd | 248 mm |
| Inbyggnadslängd inklusive skruvanslutning | 248 mm |
| Höjd | 174 mm |
| Lägesindikator | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4017905251624 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Skyddad | ||
| Palltyp | - | ||
| Djup (mm) | 235 | ||
| Bredd (mm) | 215 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 2,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_1123_5045396.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1123_5045396.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_1123_5045396.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1123_5045396.pdf |
