RSK-nr enhet: ST
Inlagd: 2014-07-07
RSK-nr enhet: ST

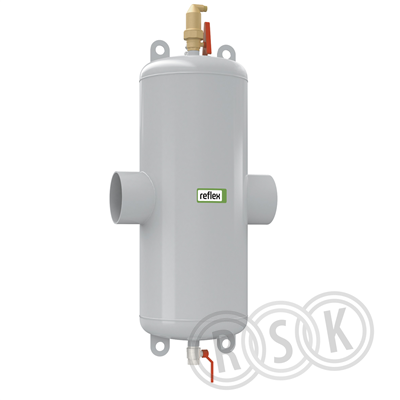

En kombinerad mikrobubbel-, smuts- och slamavskiljare är lämplig att placera efter värmekällor, varifrån det kan lossna exempelvis kalkavlagringar. reflex ’extwin’ har samma funktioner som de specialiserade enskilda komponenterna reflex ’exair’ och reflex ’exdirt’ i en enda kompakt armatur. Den ska placeras efter en värmekälla i anläggningar utan eller med låg statisk höjd (upp till10 m anläggningshöjd). I kylkretsar är det lämpligt att använda avluftning med smutsavskiljning, bland annat i returledningen, det vill säga före ett kylaggregat eller en värmeväxlare.
En kombinerad mikrobubbel-, smuts- och slamavskiljare är lämplig att placera efter värmekällor, varifrån det kan lossna exempelvis kalkavlagringar. reflex ’extwin’ har samma funktioner som de specialiserade enskilda komponenterna reflex ’exair’ och reflex ’exdirt’ i en enda kompakt armatur. Den ska placeras efter en värmekälla i anläggningar utan eller med låg statisk höjd (upp till10 m anläggningshöjd). I kylkretsar är det lämpligt att använda avluftning med smutsavskiljning, bland annat i returledningen, det vill säga före ett kylaggregat eller en värmeväxlare.
| RSK-nummer | 4846132 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Avluftare |
| Produktnamn | Reflex extwin |
| Dimension | 219,1mm |
| Storlek | - |
| Tryck/Flöde/Temp | max 10bar |
| Effekt/Eldata | max 180m³/h |
| Funktion | för värme-/kylsystem |
| Utförande | med svetsändar |
|---|---|
| Färg | grå |
| Ytbehandling | lackerad |
| Material | stål |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://somathermvvs.se/avgasning-avskiljning/avskiljning/reflex-extwin-stal/ |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://somathermvvs.se/avgasning-avskiljning/avskiljning/reflex-extwin-stal/ |
|---|
| Separationstyp | Luft/Smuts |
|---|
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 650 | ||
| Bredd (mm) | 409 | ||
| Höjd (mm) | 1492 | ||
| Vikt (kg) | 83 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1123_4842923.pdf |
|---|---|
