RSK-nr enhet: ST
Inlagd: 2022-04-28
RSK-nr enhet: ST

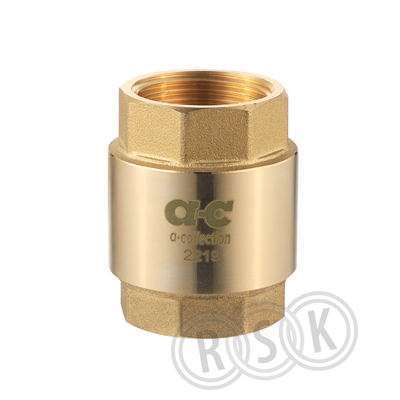

Backventil invändigt gängad
Backventil invändigt gängad
| RSK-nummer | 5014218 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7333123052148 |
| Produkt | Backventil |
| Produktnamn | AVI 1630 |
| Dimension | DN20 (G3/4") |
| Storlek | L=52mm |
| Tryck/Flöde/Temp | PN20/0-100°C |
| Effekt/Eldata | - |
| Funktion | mjuktätande |
| Utförande | invändig gänga |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7333123052148 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | 3/4" (20) |
| Anslutningar | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 20 |
| Modell/Utförande | Rak |
| Ventiltyp | Delad klaff (svingtyp) |
| Tätning | EPDM (etenpropengummi) |
| Med balansvikt | Nej |
| Med stängningsfjäder | Ja |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Max. arbetstryck vid 20°C (PN) | 20 bar |
| Lämplig för dricksvatten | Ja |
| Lämplig för värmevatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 51 | ||
| Bredd (mm) | 39 | ||
| Höjd (mm) | 39 | ||
| Vikt (kg) | 0,165 | ||
Mellan |
|||
| Antal i FP | 16 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 175 | ||
| Bredd (mm) | 169 | ||
| Höjd (mm) | 72 | ||
| Vikt (kg) | 2,76 | ||
Topp |
|||
| Antal i FP | 128 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 375 | ||
| Bredd (mm) | 350 | ||
| Höjd (mm) | 175 | ||
| Vikt (kg) | 21,48 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_5014218.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_5014218.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_5014218.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00749 v2.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_49_5661404.pdf |
