RSK-nr enhet: ST
Inlagd: 2017-10-24
RSK-nr enhet: ST

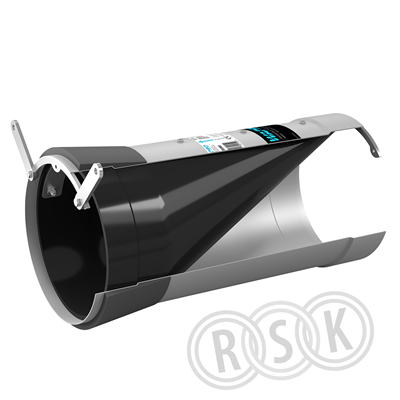

WaStop membranbackventil används för att stoppa returflöde av vätska eller odör i rörledningar. Den består av ett rör och ett membran som stoppar allt returflöde i rörledningen. Membranet öppnar och stänger automatiskt vid flöden, ingen manövrering behövs. WaStop kan monteras från vertikalt till horisontellt läge i de flesta rörledningar.
WaStop membranbackventil används för att stoppa returflöde av vätska eller odör i rörledningar. Den består av ett rör och ett membran som stoppar allt returflöde i rörledningen. Membranet öppnar och stänger automatiskt vid flöden, ingen manövrering behövs. WaStop kan monteras från vertikalt till horisontellt läge i de flesta rörledningar.
| RSK-nummer | 4560992 |
|---|---|
| Tillverkarens artikelnummer | WS97-S3-316 |
| GTIN | 7350021704122 |
| Produkt | Backventil |
| Produktnamn | WaStop Backventil DN 100 std |
| Dimension | DN100 |
| Storlek | L=210mm |
| Tryck/Flöde/Temp | 5mVp |
| Effekt/Eldata | - |
| Funktion | backventil, avlopp/dagvatten |
| Utförande | - |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | EN 1.4404, PUR |
| Standard | EN 13564 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.wapro.com/sv/content/wastop-backventil |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | WS97-S3-316 |
|---|
| GTIN | 7350021704122 |
|---|
| Tillverkarens produktsida | https://www.wapro.com/sv/content/wastop-backventil |
|---|
| Material hus/kapsling/stomme | Rostfritt stål |
|---|---|
| Materialkvalitet | Syrafast stål 316L (1.4404) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 100 |
| Standard | Övrigt |
| Utvändig rördiameter alla anslutningar | 96 mm |
| Anslutningar | Övrigt |
| Modell/Utförande | Rak |
| Ventiltyp | Membranbackventil |
| Lågt ljud | Ja |
| Tätning | EPDM (etenpropengummi) |
| Med balansvikt | Nej |
| Återströmningsskydd (EN 1717) | Ingen |
| Med stängningsfjäder | Nej |
| Zeta-värde (motståndstal) | 3,14 |
| Vinkel på backventil | 180 ° |
| Max. arbetstryck vid 20°C (PN) | 0,5 bar |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Öppningstryck konventil | 14,5 mbar |
| Lämplig för dricksvatten | Nej |
| Lämplig för värmevatten | Nej |
| Certifierad enligt SVGW för vatten | Nej |
| Certifierad av SVGW för gas | Nej |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 130 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 250 | ||
| Vikt (kg) | 0,9 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_700_4560992.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_700_4560992.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_700_4560992.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_700_4560992.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_700_4560992.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_700_4560992.pdf |
