RSK-nr enhet: ST
Inlagd: 1991-07-03
RSK-nr enhet: ST

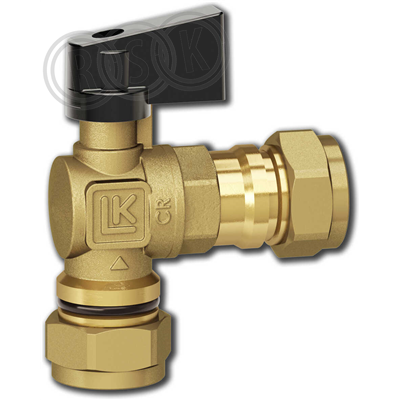

Påfyllnadsventil som innehåller separat avstängning- och backventil. Utformningen gör att den passar speciellt ihop med övriga LK Ventiler. Ventilhus av varmpressad, avzinkningsbeständig mässing. Avstängningsdelen har fast kägla, vilket säkerställer öppning vid små differenstryck. Den separata backventilen är av typ Ocean, med extremt god prestanda. Arbetstemperatur: Min. +5°C/Max. +90°C Max. arbetstryck: 1,0 MPa (10 bar)
Påfyllnadsventil som innehåller separat avstängning- och backventil. Utformningen gör att den passar speciellt ihop med övriga LK Ventiler. Ventilhus av varmpressad, avzinkningsbeständig mässing. Avstängningsdelen har fast kägla, vilket säkerställer öppning vid små differenstryck. Den separata backventilen är av typ Ocean, med extremt god prestanda. Arbetstemperatur: Min. +5°C/Max. +90°C Max. arbetstryck: 1,0 MPa (10 bar)
| RSK-nummer | 4892920 |
|---|---|
| Tillverkarens artikelnummer | LKA535 |
| GTIN | 7331590045953 |
| Produkt | Påfyllnadsventil |
| Produktnamn | LK 535 Påfyllningsventil |
| Dimension | 15mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämring 15mm |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747346.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | LKA535 |
|---|
| GTIN | 7331590045953 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747346.aspx |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Manövrering | Handtag/Spak |
| Tätningselement | Kula |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590045953 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,15 | ||
Mellan |
|||
| Antal i FP | 50 | ||
| GTIN FP | 7331590045960 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 472 | ||
| Bredd (mm) | 372 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 7,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4892920.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00310 v1.pdf |
| RSK-nummer | 4892920 |
|---|---|
| Tillverkarens artikelnummer | LKA535 |
| GTIN | 7331590045953 |
| Produkt | Påfyllnadsventil |
| Produktnamn | LK 535 Påfyllningsventil |
| Dimension | 15mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämring 15mm |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747346.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | LKA535 |
|---|
| GTIN | 7331590045953 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747346.aspx |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Manövrering | Handtag/Spak |
| Tätningselement | Kula |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590045953 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,15 | ||
Mellan |
|||
| Antal i FP | 50 | ||
| GTIN FP | 7331590045960 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 472 | ||
| Bredd (mm) | 372 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 7,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4892920.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00310 v1.pdf |
|
|
