RSK-nr enhet: ST
Inlagd: 2009-10-30
RSK-nr enhet: ST

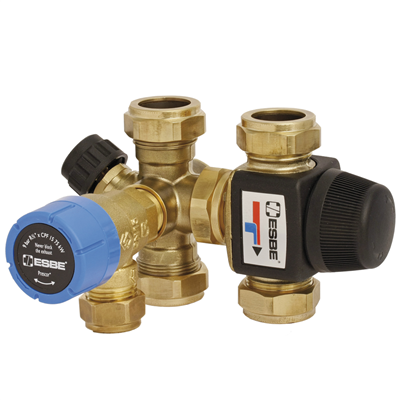

Ventilkombination med säkerhetsventil avsedd för varmvattenlagring. Inkommande kallvatten har back- och avstängningsfunktion samt anslutningar för vakuumventil osv. Inkommande varmvatten regleras inom temperaturområdet 35-60°C genom en termostatisk blandningsventil serie VTA320.
Ventilkombination med säkerhetsventil avsedd för varmvattenlagring. Inkommande kallvatten har back- och avstängningsfunktion samt anslutningar för vakuumventil osv. Inkommande varmvatten regleras inom temperaturområdet 35-60°C genom en termostatisk blandningsventil serie VTA320.
| RSK-nummer | 4313879 |
|---|---|
| Tillverkarens artikelnummer | 31502400 |
| GTIN | 7330193041652 |
| Produkt | Ventilkombination |
| Produktnamn | VMB423 |
| Dimension | DN20 |
| Storlek | Kvs 1,6; 0,9MPa |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämringskoppling 22mm |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | med säkerhetsventil |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/termostatiska-enheter/vmb400-vmb500 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31502400 |
|---|
| GTIN | 7330193041652 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/termostatiska-enheter/vmb400-vmb500 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 20 |
| Utvändig rördiameter alla anslutningar | 22 mm |
| Anslutning | Klämring |
| Utförandeform | Med blandningsventil |
| Tryckklass | PN 10 |
| Med kopplingar | Nej |
| Med klämringskoppling | Nej |
| Utbytbar backventil | Nej |
| Med vattenlås | Ja |
| Stoppventil | Nej |
| Längd anslutning 1 | 43 mm |
| Längd anslutning 2 | 43 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 165 | ||
| Bredd (mm) | 86 | ||
| Höjd (mm) | 60 | ||
| Vikt (kg) | 1,01 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 225 | ||
| Bredd (mm) | 140 | ||
| Höjd (mm) | 65 | ||
| Vikt (kg) | 1,08 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | Ladda ner |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4313879.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4313875.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4313875.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4313875.pdf |
