RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

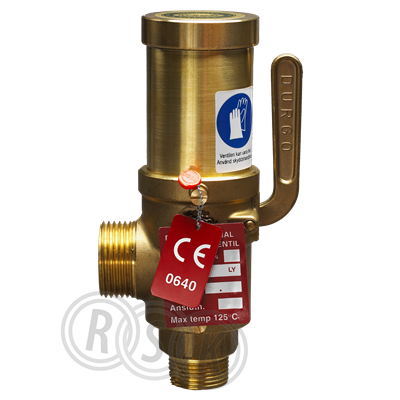

Durgo säkerhetsventil typ SV-55 (4155) i mässing arbetar progressivt, är mjukstängande och kan användas i anläggningar med bland annat luft, vatten eller olja. Ventilhus, nippel och kägla i avzinkningshärdig mässing, packningsmaterial i fluorgummi (FPM/FKM) alternativt EPDM. Durgos säkerhetsventiler är klassade som kategori 4 ventil och är CE-märkt i enlighet med AFS 2016:1; Tryckbärande anordningar (PED 2014/68/EU). Säkerhetsventil 4155 är tillgänglig i DN15 tom DN50 samt med valfritt tryck inom 0,5 tom 20,0bar.
Durgo säkerhetsventil typ SV-55 (4155) i mässing arbetar progressivt, är mjukstängande och kan användas i anläggningar med bland annat luft, vatten eller olja. Ventilhus, nippel och kägla i avzinkningshärdig mässing, packningsmaterial i fluorgummi (FPM/FKM) alternativt EPDM. Durgos säkerhetsventiler är klassade som kategori 4 ventil och är CE-märkt i enlighet med AFS 2016:1; Tryckbärande anordningar (PED 2014/68/EU). Säkerhetsventil 4155 är tillgänglig i DN15 tom DN50 samt med valfritt tryck inom 0,5 tom 20,0bar.
| RSK-nummer | 5002175 |
|---|---|
| Tillverkarens artikelnummer | SV-55-G15/G20-1000 |
| GTIN | 7392948510011 |
| Produkt | Säkerhetsventil |
| Produktnamn | Durgo SV55 DN15 1,00MPa |
| Dimension | G15 / G20 |
| Storlek | - |
| Tryck/Flöde/Temp | 1,00MPa |
| Effekt/Eldata | - |
| Funktion | mjuktätande tryckavsäkring |
| Utförande | utvändig gänga (inlopp/utlopp) |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing/FKM-tätningar |
| Standard | PED 2014/68/EU Kat.4 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | SV-55-G15/G20-1000 |
|---|
| GTIN | 7392948510011 |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Rätvinklad |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 1 | Ansl. 15 (1/2") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | Ansl. 20 (3/4") |
| Tryckklass | PN 20 |
| Max. arbetstryck vid 20°C (PN) | 20 bar |
| Ytskydd | Obehandlad |
| Lämplig för kontinuerlig drift | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Förseglad | ||
| Palltyp | - | ||
| Djup (mm) | 70 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 215 | ||
| Vikt (kg) | 1,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | Ladda ner |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_21_5000807.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_21_5002001.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/R021_dek4155.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560195314-00003 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_21_4311338.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_21_5000807.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_21_5002175.pdf |
