RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

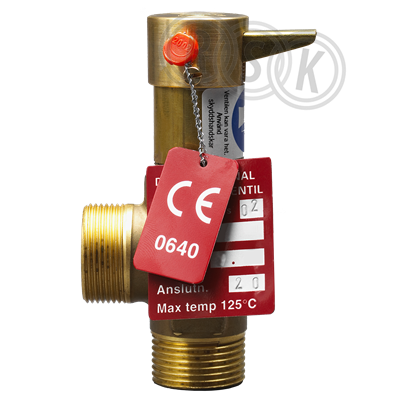

Durgo säkerhetsventil typ SV-77 (GT-77) i mässing är mjukstängande och kan användas i anläggningar med bland annat vatten och olja. Ventilhus, nippel och kägla i avzinkningshärdig mässing, packningsmaterial i fluorgummi (FPM/FKM) alternativt EPDM. Durgos säkerhetsventiler är klassade som kategori 4 ventil och är CE-märkt i enlighet med AFS 2016:1; Tryckbärande anordningar (PED 2014/68/EU). Säkerhetsventil SV-77 (GT-77) är tillgänglig i DN15 och DN20 med valfritt tryck inom 1,0 tom 10,0bar. Max/min.temp. 125°C/-30°C. Sm standard levereras ventilen med klämring på utloppet men finns även med utvändigt gängat utlopp.
Durgo säkerhetsventil typ SV-77 (GT-77) i mässing är mjukstängande och kan användas i anläggningar med bland annat vatten och olja. Ventilhus, nippel och kägla i avzinkningshärdig mässing, packningsmaterial i fluorgummi (FPM/FKM) alternativt EPDM. Durgos säkerhetsventiler är klassade som kategori 4 ventil och är CE-märkt i enlighet med AFS 2016:1; Tryckbärande anordningar (PED 2014/68/EU). Säkerhetsventil SV-77 (GT-77) är tillgänglig i DN15 och DN20 med valfritt tryck inom 1,0 tom 10,0bar. Max/min.temp. 125°C/-30°C. Sm standard levereras ventilen med klämring på utloppet men finns även med utvändigt gängat utlopp.
| RSK-nummer | 5001219 |
|---|---|
| Tillverkarens artikelnummer | SV-77-G15/CU22-0100 |
| GTIN | 7392948601016 |
| Produkt | Säkerhetsventil |
| Produktnamn | Durgo SV77 DN15 0,10MPa |
| Dimension | G15 / 22mm |
| Storlek | - |
| Tryck/Flöde/Temp | 0,10MPa |
| Effekt/Eldata | - |
| Funktion | mjuktätande tryckavsäkring |
| Utförande | utvändig gänga / klämring |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing/FKM-tätningar |
| Standard | PED 2014/68/EU Kat.4 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | SV-77-G15/CU22-0100 |
|---|
| GTIN | 7392948601016 |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Rätvinklad |
|---|---|
| Material hus/kapsling/stomme | Mässing |
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 1 | Ansl. 15 (1/2") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | Ansl. 20 (3/4") |
| Tryckklass | PN 20 |
| Max. arbetstryck vid 20°C (PN) | 20 bar |
| Medietemperatur (kontinuerlig) | -30 - 125 °C |
| Ytskydd | Obehandlad |
| Bälgtätning | Nej |
| Tätning | FPM/FKM (fluorgummi) |
| Överflödestryck | 0,5 - 20 bar |
| Lämplig för kontinuerlig drift | Ja |
| Längd anslutning 1 | 39 mm |
| Bygglängd anslutning 1 (Z1) | 28 mm |
| Längd anslutning 2 | 42 mm |
| Bygglängd anslutning 2 (Z2) | 29,5 mm |
| Höjd | 107 mm |
| Enhetsvinkel | 90 ° |
| Spindelvinkel | 180 ° |
| Lämplig för värme | Ja |
| Lämplig för kyla | Ja |
| Lämplig för solvärme | Ja |
| Lämplig för tappvarmvatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Förseglad | ||
| Palltyp | - | ||
| Djup (mm) | 129 | ||
| Bredd (mm) | 167 | ||
| Höjd (mm) | 45 | ||
| Vikt (kg) | 0,42 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_21_5001219.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_21_5000807.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_21_5001219_gruppfil.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560195314-00005 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_21_4311338.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_21_5001219.pdf |
