RSK-nr enhet: ST
Inlagd: 1997-08-11
RSK-nr enhet: ST

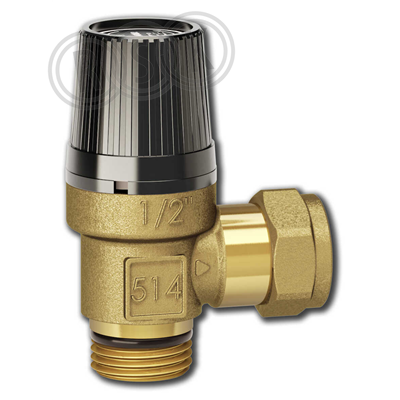

LK 514 MultiSafe är en höglyftande och mjuktätande säkerhetsventil för tappvatteninstallationer samt för värme-, återvinnings- och kylsystem med enbart termisk expansion. Ventilen får ej användas för ånga. Utloppsledningen är utrustad med klämringskoppling för enkel montering av spillrör. Säkerhetsventilen monteras stående eller i horisontellt läge, det vill säga med ventilratten riktad uppåt eller rakt åt sidan. Vid horisontellt montage ska utloppet positioneras så att vattensäck inte kan bildas. Utvändig gänga G ½” är utformad för LK Armaturs system med O-ringstätning där ventilen skruvas för hand till stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5 varv till rätt position. Vid montage mot annan komponent tätas gängan på sedvanligt sätt. Arbetstemperatur: Min. -15°C/Max. +90°C (+120°C kortvarigt)
LK 514 MultiSafe är en höglyftande och mjuktätande säkerhetsventil för tappvatteninstallationer samt för värme-, återvinnings- och kylsystem med enbart termisk expansion. Ventilen får ej användas för ånga. Utloppsledningen är utrustad med klämringskoppling för enkel montering av spillrör. Säkerhetsventilen monteras stående eller i horisontellt läge, det vill säga med ventilratten riktad uppåt eller rakt åt sidan. Vid horisontellt montage ska utloppet positioneras så att vattensäck inte kan bildas. Utvändig gänga G ½” är utformad för LK Armaturs system med O-ringstätning där ventilen skruvas för hand till stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5 varv till rätt position. Vid montage mot annan komponent tätas gängan på sedvanligt sätt. Arbetstemperatur: Min. -15°C/Max. +90°C (+120°C kortvarigt)
| RSK-nummer | 5005354 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590010593 |
| Produkt | Säkerhetsventil |
| Produktnamn | LK 514 Säkerhetsventil |
| Dimension | G15 / 15mm |
| Storlek | - |
| Tryck/Flöde/Temp | 1Mpa |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | utvändig gänga / klämring |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747343.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590010593 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747343.aspx |
|---|
| Modell/Utförande | Rätvinklad |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 1 | Ansl. 15 (1/2") |
| Anslutning 2 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Ytskydd | Obehandlad |
| Bälgtätning | Ja |
| Tätning | Metall |
| Överflödestryck | 0 - 10 bar |
| Lämplig för kontinuerlig drift | Ja |
| Enhetsvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590010593 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 170 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,136 | ||
Mellan |
|||
| Antal i FP | 50 | ||
| GTIN FP | 7331590010609 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 300 | ||
| Bredd (mm) | 240 | ||
| Höjd (mm) | 150 | ||
| Vikt (kg) | 6,8 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_5005354.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_5005354.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00140 v8.pdf |
