RSK-nr enhet: ST
Inlagd: 2023-03-22
RSK-nr enhet: ST

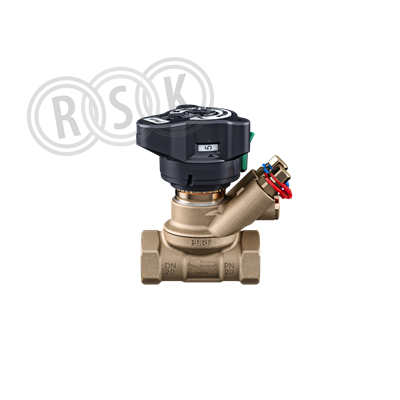

Manuell reglerventil MSV-BD PURE DN 15 LF med inv/inv gänga G1/2". Ventilen är tillverkad i mässing med blyhalt <0,1%. Kvs-värde 2,5. PN20, -10°-120°. Separat förinställning och kulventilavstängning. Mätnålar med 360 graders vridbar mätstation. Avtappning på valfri sida. Inga krav på raksträckor före/efter ventilen.
Manuell reglerventil MSV-BD PURE DN 15 LF med inv/inv gänga G1/2". Ventilen är tillverkad i mässing med blyhalt <0,1%. Kvs-värde 2,5. PN20, -10°-120°. Separat förinställning och kulventilavstängning. Mätnålar med 360 graders vridbar mätstation. Avtappning på valfri sida. Inga krav på raksträckor före/efter ventilen.
| RSK-nummer | 4883209 |
|---|---|
| Tillverkarens artikelnummer | 003Z9990 |
| GTIN | 5715162508701 |
| Produkt | Reglerventil |
| Produktnamn | MSV-BD PURE DN15LF |
| Dimension | G15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN20 |
| Effekt/Eldata | - |
| Funktion | manuell, Kvs 2,5 |
| Utförande | manuell |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | eco-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z9990&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 003Z9990 |
|---|
| GTIN | 5715162508701 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z9990&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn21Si3P (CW724R) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Ja |
| Lämplig för tappvarmvatten | Ja |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 2,5 bar |
| Max. arbetstryck | 20 bar |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Mätprincip | Tryckskillnad |
| Med impulsledningsanslutning | Nej |
| Kv-värde | 0,07 - 2,53 |
| Kvs-värde | 2,53 |
| Längd anslutning 1 | 65 mm |
| Längd anslutning 2 | 65 mm |
| Manövreringshöjd | 92 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715162508701 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 138 | ||
| Bredd (mm) | 126 | ||
| Höjd (mm) | 78 | ||
| Vikt (kg) | 0,814 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5715162522899 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5715162508701 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 10 | ||
| Djup (mm) | 405 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 140 | ||
| Vikt (kg) | 8,384 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4883209.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_22_4883209.pdf |
