Inlagd: 2018-03-02
RSK-nr enhet: ST

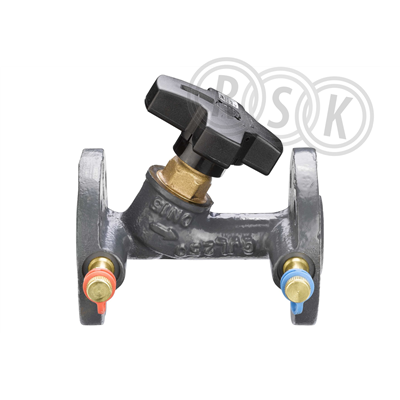

Manuell reglerventil MSV-F2 DN20 Kvs 6,3 Flänsad, PN16, Max tryckfall 1,5 Bar
Manuell reglerventil MSV-F2 DN20 Kvs 6,3 Flänsad, PN16, Max tryckfall 1,5 Bar
RSK-nummer | 4889945 |
---|---|
Tillverkarens artikelnummer | 003Z1086 |
GTIN | 5702421557679 |
Produkt | Stamventil |
Produktnamn | MSV-F2 |
Dimension | DN20 |
Storlek | kvs 6,3 |
Tryck/Flöde/Temp | PN16 |
Effekt/Eldata | - |
Funktion | manuell reglerventil |
Utförande | flänsad, med mätnipplar |
---|---|
Färg | svart |
Ytbehandling | - |
Material | Gjutjärn EN-GJL 250 (GG 25) |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1086&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
RSK flik | 09 Reglerventiler/Övrig armatur |
Tillverkarens artikelnummer | 003Z1086 |
---|
GTIN | 5702421557679 |
---|
Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1086&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
---|
Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
---|---|
Dimension (Nominell diameter) | DN 20 |
Anslutning 1 | Fläns |
Med koppling anslutning 1 | Nej |
Anslutning 2 | Fläns |
Med koppling anslutning 2 | Nej |
Tryckklass | PN 16 |
Lämplig för tappvatten | Nej |
Lämplig för tappvarmvatten | Nej |
Lämplig för värmevatten | Ja |
Max. differenstryck vid 20°C | 1,5 bar |
Max. arbetstryck | 16 bar |
Medietemperatur (kontinuerlig) | -10 - 130 °C |
Förinställningar låsbara | Ja |
Lämplig för manuell drift | Ja |
Motorstyrd | Nej |
Termostatisk | Nej |
Hydraulisk balansering | Statisk |
Med avtappningsventil | Nej |
Med termometer | Nej |
Med lägesindikator | Nej |
Med mätnippel | Ja |
Med förlängda mätnipplar | Nej |
Med mätaranslutning | Ja |
Mätprincip | Tryckskillnad |
Kv-värde | 0,25 - 6,26 |
Kvs-värde | 6,3 |
Längd anslutning 1 | 150 mm |
Bygglängd anslutning 1 (Z1) | 150 mm |
Längd anslutning 2 | 150 mm |
Bygglängd anslutning 2 (Z2) | 150 mm |
Med isolering | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | 5702421557679 | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 200 | ||
Bredd (mm) | 200 | ||
Höjd (mm) | 165 | ||
Vikt (kg) | 2,926 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | Ladda ner |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4889945.pdf |
---|---|
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4889945.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
