RSK-nr enhet: ST
Inlagd: 2018-03-02
RSK-nr enhet: ST

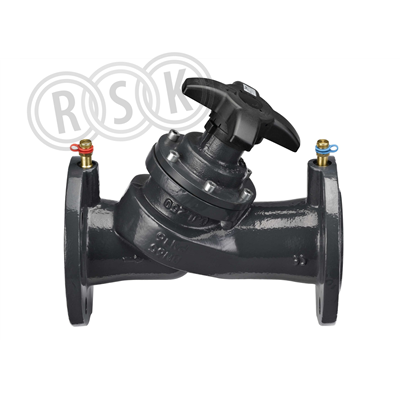

Manuell reglerventil MSV-F2 DN80 Kvs 122,3 Flänsad, PN16, Max tryckfall 1,5 Bar
Manuell reglerventil MSV-F2 DN80 Kvs 122,3 Flänsad, PN16, Max tryckfall 1,5 Bar
| RSK-nummer | 4889951 |
|---|---|
| Tillverkarens artikelnummer | 003Z1063 |
| GTIN | 5702421551400 |
| Produkt | Stamventil |
| Produktnamn | MSV-F2 |
| Dimension | DN80 |
| Storlek | kvs 122,3 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | manuell reglerventil |
| Utförande | flänsad, med mätnipplar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | Gjutjärn EN-GJL 250 (GG 25) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1063&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 003Z1063 |
|---|
| GTIN | 5702421551400 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1063&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 80 |
| Anslutning 1 | Fläns |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Lämplig för värmevatten | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med mätnippel | Ja |
| Mätprincip | Tryckskillnad |
| Längd anslutning 1 | 310 mm |
| Bygglängd anslutning 1 (Z1) | 310 mm |
| Längd anslutning 2 | 310 mm |
| Bygglängd anslutning 2 (Z2) | 310 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421551400 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 380 | ||
| Bredd (mm) | 380 | ||
| Höjd (mm) | 260 | ||
| Vikt (kg) | 19,3 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4889951.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4889951.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
