RSK-nr enhet: ST

RSK-Nr: 488 99 78

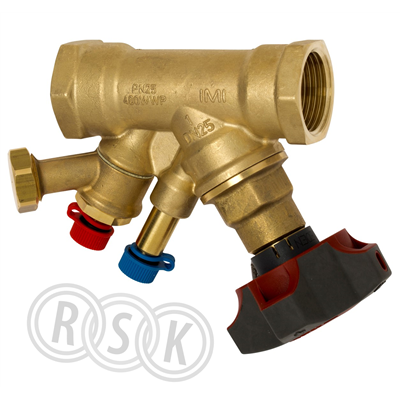

STAD DN10

Injusteringsventil

Inlagd: 2018-01-31

RSK-nr enhet: ST

Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.

• Stor mätnoggrannhet från 0,5 – 4,0 varvs inställning
• Inställt värde är avläsbart på digitalratten. Avstängningsfunktion för enkelt underhåll.
• Självtätande mätuttag
• AMETAL® - avzinkningshärdig legering som ger ventilen längre livslängd och minskar riskerna för läckage.

Visa mer

$manufacturer\MANU14\MANU14.png$

IMI Hydronic Engineering AB

Annelund

524 80 Ljung

020-81 00 22

Skicka e-post till IMI TA

Besök IMI TA hemsida

• Stor mätnoggrannhet från 0,5 – 4,0 varvs inställning
• Inställt värde är avläsbart på digitalratten. Avstängningsfunktion för enkelt underhåll.
• Självtätande mätuttag
• AMETAL® - avzinkningshärdig legering som ger ventilen längre livslängd och minskar riskerna för läckage.

Märkningar

Dokument

Monteringsanvisning Ladda ner
Drift & Skötsel Ladda ner
Produktblad Ladda ner
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner

Översikt

RSK-nummer	4889978
Tillverkarens artikelnummer	52 851-210
GTIN	5902276835346
Produkt	Injusteringsventil
Produktnamn	STAD DN10
Dimension	DN10 (G10)
Storlek	73x100mm (LxH)
Tryck/Flöde/Temp	PN25, temp -20°C till +120°C
Effekt/Eldata	-
Funktion	värme/kyla

Utförande	invändig gänga/med avtappning
Färg	mässing
Ytbehandling	-
Material	AMETAL®
Standard	-
Övrig info	Gänga enligt ISO 228
Tillverkarens produktsida	https://climatecontrol.imiplc.com/sv-se/produkter/stad-pn-25
RSK flik	09 Reglerventiler/Övrig armatur

Tillverkarens artikelnummer	52 851-210

GTIN	5902276835346

Tillverkarens produktsida	https://climatecontrol.imiplc.com/sv-se/produkter/stad-pn-25

Produktegenskaper

Materialkvalitet	Ametal-C
Ytskydd	Obehandlad
Dimension (Nominell diameter)	Ansl. 10 (3/8")
Anslutning 1	Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1	Nej
Anslutning 2	Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2	Nej
Tryckklass	PN 25
Lämplig för tappvatten	Nej
Lämplig för tappvarmvatten	Nej
Lämplig för värmevatten	Ja
Lämplig för manuell drift	Ja
Motorstyrd	Nej
Termostatisk	Nej
Med avtappningsventil	Ja
Med termometer	Nej
Med lägesindikator	Ja
Med mätnippel	Ja
Med förlängda mätnipplar	Nej
Med mätaranslutning	Ja
Med impulsledningsanslutning	Ja
Kvs-värde	1,36
Manövreringshöjd	100 mm
Diameter, handratt	70 mm

Märkningar

{{approval.ApprovalName}} Visa historik Dölj historik * {{history.DateString}} {{history.HistoryText}}

Förpackningsinformation

Dokument

Dokumentlänkar

Monteringsanvisning	Ladda ner
Snabbguide	-
Drift & Skötsel	Ladda ner
Tillverkarens garantiåtagande	-
Manual	-
Konfigurationsanvisning	-
Produktblad	Ladda ner
Sortimentskatalog	-
Film	-
Byggvarudeklaration	-
InstallationsBVD	-
Säkerhetsdatablad	-
Säkerhetsinstruktion	-
REACH-informationsblad	Ladda ner
Certifikat	-
Prestandadeklaration (DOP)	-
EU-försäkran (DoC)	-
Energimärkningsetikett	-
Energimärkningsetikett (PNG)	-
Nästlad energimärkningsetikett	-
Produktblad energimärkning	-
Miljövarudeklaration ISO14025/EN15804 (EPD)	Ladda ner
Ritning	-
Reservdelslista	-
Roterande bild	-

Monteringsanvisning	https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4889971.pdf
Drift & Skötsel	https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4889971.pdf
Produktblad	https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4889971.pdf
REACH-informationsblad	https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_4889971.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD)	https://www.rskdatabasen.se/infoDocs/EPD/EPD_14_4889971.pdf

RSK-nummer	4889978
Tillverkarens artikelnummer	52 851-210
GTIN	5902276835346
Produkt	Injusteringsventil
Produktnamn	STAD DN10
Dimension	DN10 (G10)
Storlek	73x100mm (LxH)
Tryck/Flöde/Temp	PN25, temp -20°C till +120°C
Effekt/Eldata	-
Funktion	värme/kyla

Utförande	invändig gänga/med avtappning
Färg	mässing
Ytbehandling	-
Material	AMETAL®
Standard	-
Övrig info	Gänga enligt ISO 228
Tillverkarens produktsida	https://climatecontrol.imiplc.com/sv-se/produkter/stad-pn-25
RSK flik	09 Reglerventiler/Övrig armatur

Tillverkarens artikelnummer	52 851-210

GTIN	5902276835346

Tillverkarens produktsida	https://climatecontrol.imiplc.com/sv-se/produkter/stad-pn-25

Produktegenskaper

Materialkvalitet	Ametal-C
Ytskydd	Obehandlad
Dimension (Nominell diameter)	Ansl. 10 (3/8")
Anslutning 1	Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1	Nej
Anslutning 2	Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2	Nej
Tryckklass	PN 25
Lämplig för tappvatten	Nej
Lämplig för tappvarmvatten	Nej
Lämplig för värmevatten	Ja
Lämplig för manuell drift	Ja
Motorstyrd	Nej
Termostatisk	Nej
Med avtappningsventil	Ja
Med termometer	Nej
Med lägesindikator	Ja
Med mätnippel	Ja
Med förlängda mätnipplar	Nej
Med mätaranslutning	Ja
Med impulsledningsanslutning	Ja
Kvs-värde	1,36
Manövreringshöjd	100 mm
Diameter, handratt	70 mm
