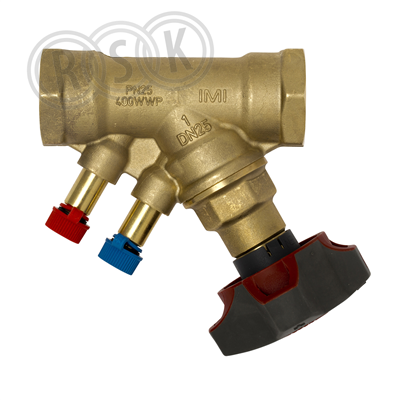

Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Utan avtappning.

Märkningar

Dokument

Översikt
RSK-nummer4889972
Tillverkarens artikelnummer52 851-115
GTIN5902276835216
ProduktInjusteringsventil
ProduktnamnSTAD DN15
DimensionDN15
Storlek84x100mm (LxH)
Tryck/Flöde/TempPN25, temp -20°C till +120°C
Effekt/Eldata-
Funktionvärme/kyla
Utförandeinvändig gänga/utan avtappning
Färgmässing
Ytbehandling-
MaterialAMETAL®
Standard-
Övrig info-
Benämning SvenskSTAD DN15 injusteringsventil
Ersatt av -
VarumärkeIMI TA
Tillverkarens produktsida https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/injusteringsventiler/injusteringsventiler/Pages/default.aspx
RSK flik09 Reglerventiler/Övrig armatur
Produktegenskaper
Materialkvalitet Ametal-C
Ytskydd Obehandlad
Dimension Ansl. 15 (1/2")
Anslutning 1 Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1 Nej
Anslutning 2 Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2 Nej
Tryckklass PN 25
Lämplig för tappvatten Ja
Lämplig för tappvarmvatten Ja
Lämplig för värmevatten Ja
Manuell drift Ja
Motorstyrd Nej
Termostatisk Nej
Med avtappning Nej
Med termometer Nej
Med lägesindikator Ja
Med mätnippel Ja
Med förlängda mätnipplar Nej
Med mätaranslutning Ja
Med impulsledningsanslutning Nej
Kvs-värde 2,56
Manövreringshöjd 100 mm
Diameter, handratt 70 mm
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas

Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 0
Bredd (mm) 0
Höjd (mm) 0
Vikt (kg) 2,25
Dokument
Byggvarudeklaration -
InstallationsBVD -
Prestandadeklaration (DOP) -
Drift & Skötsel Ladda ner
Film -
Monteringsanvisning Ladda ner
Snabbguide -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Ritning -
Roterande bild -
Säkerhetsdatablad -
REACH-informationsblad Ladda ner
Certifikat -
Energimärkningsetikett -
Produktblad energimärkning -
Projektering
BSAB -
BK04 -
AMA-text -
AutoCAD 3D -
AutoCAD Front -
AutoCAD Top -
AutoCAD Right -
Revit -
ArchiCad -
3ds (.3ds) -
3ds (.max) -
