Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.

Märkningar

Dokument

Översikt
RSK-nummer4889980
Tillverkarens artikelnummer52 851-220
GTIN5902276835360

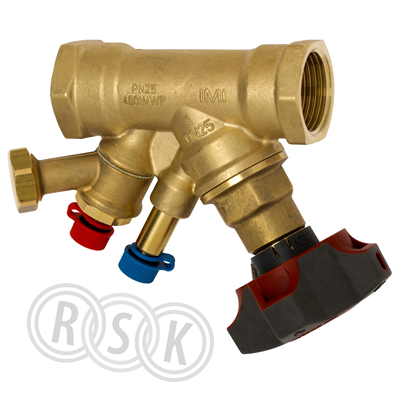

ProduktInjusteringsventil
ProduktnamnSTAD DN20
DimensionDN20
Storlek94x100mm (LxH)
Tryck/Flöde/TempPN25, temp -20°C till +120°C
Effekt/Eldata-
Funktionvärme/kyla
Utförandeinvändig gänga/med avtappning
Färgmässing
Ytbehandling-
MaterialAMETAL®
Standard-
Övrig info-
Benämning SvenskSTAD DN20 injusteringsventil
Ersatt av -
VarumärkeIMI TA
Tillverkarens produktsida https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/injusteringsventiler/injusteringsventiler/Pages/default.aspx
RSK flik09 Reglerventiler/Övrig armatur
Produktegenskaper
Materialkvalitet Ametal-C
Ytskydd Obehandlad
Dimension Ansl. 20 (3/4")
Anslutning 1 Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1 Nej
Anslutning 2 Invändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2 Nej
Tryckklass PN 25
Lämplig för tappvatten Ja
Lämplig för tappvarmvatten Ja
Lämplig för värmevatten Ja
Manuell drift Ja
Motorstyrd Nej
Termostatisk Nej
Med avtappning Ja
Med termometer Nej
Med lägesindikator Ja
Med mätnippel Ja
Med förlängda mätnipplar Nej
Med mätaranslutning Ja
Med impulsledningsanslutning Ja
Kvs-värde 5,39
Manövreringshöjd 100 mm
Diameter, handratt 70 mm
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation
Dokument
Byggvarudeklaration -
InstallationsBVD -
Prestandadeklaration (DOP) -
Drift & Skötsel Ladda ner
Film -
Monteringsanvisning Ladda ner
Snabbguide -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Ritning -
Roterande bild -
Säkerhetsdatablad -
REACH-informationsblad Ladda ner
Certifikat -
Energimärkningsetikett -
Produktblad energimärkning -
Projektering
BSAB -
BK04 -
AMA-text -
AutoCAD 3D -
AutoCAD Front -
AutoCAD Top -
AutoCAD Right -
Revit -
ArchiCad -
3ds (.3ds) -
3ds (.max) -
