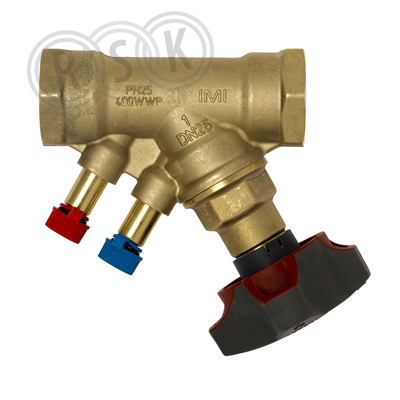

Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Utan avtappning.
Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Utan avtappning.
| RSK-nummer | 4889976 |
|---|---|
| Tillverkarens artikelnummer | 52 851-140 |
| GTIN | 5902276835254 |
| Produkt | Injusteringsventil |
| Produktnamn | STAD DN40 |
| Dimension | DN40 (G40) |
| Storlek | 126x120mm (LxH) |
| Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | invändig gänga/utan avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | Gänga enligt ISO 228 |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 851-140 |
|---|
| GTIN | 5902276835254 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
|---|
| Materialkvalitet | Ametal-C |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | Ansl. 40 (1 1/2") |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Nej |
| Kvs-värde | 19,3 |
| Manövreringshöjd | 120 mm |
| Diameter, handratt | 70 mm |
