Inlagd: 2018-01-31
RSK-nr enhet: ST

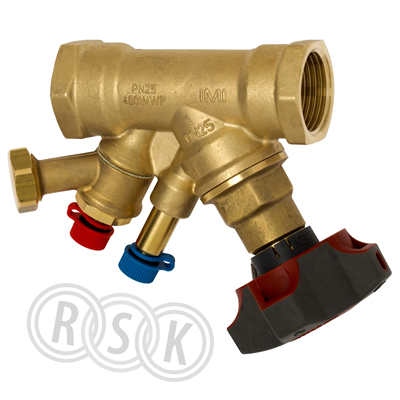

Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.
Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.
RSK-nummer | 4889983 |
---|---|
Tillverkarens artikelnummer | 52 851-240 |
GTIN | 5902276835391 |
Produkt | Injusteringsventil |
Produktnamn | STAD DN40 |
Dimension | DN40 (G40) |
Storlek | 126x120mm (LxH) |
Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
Effekt/Eldata | - |
Funktion | värme/kyla |
Utförande | invändig gänga/med avtappning |
---|---|
Färg | mässing |
Ytbehandling | - |
Material | AMETAL® |
Standard | - |
Övrig info | Gänga enligt ISO 228 |
Benämning Svensk | STAD DN40 injusteringsventil |
Ersatt av | - |
Varumärke | IMI TA |
Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
RSK flik | 09 Reglerventiler/Övrig armatur |
Tillverkarens artikelnummer | 52 851-240 |
---|
GTIN | 5902276835391 |
---|
Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
---|
Materialkvalitet | Ametal-C |
---|---|
Ytskydd | Obehandlad |
Dimension (Nominell diameter) | Ansl. 40 (1 1/2") |
Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
Med koppling anslutning 1 | Nej |
Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
Med koppling anslutning 2 | Nej |
Tryckklass | PN 25 |
Lämplig för tappvatten | Nej |
Lämplig för tappvarmvatten | Nej |
Lämplig för värmevatten | Ja |
Lämplig för manuell drift | Ja |
Motorstyrd | Nej |
Termostatisk | Nej |
Med avtappningsventil | Ja |
Med termometer | Nej |
Med lägesindikator | Ja |
Med mätnippel | Ja |
Med förlängda mätnipplar | Nej |
Med mätaranslutning | Ja |
Med impulsledningsanslutning | Ja |
Kvs-värde | 19,3 |
Manövreringshöjd | 120 mm |
Diameter, handratt | 70 mm |
{{approval.ApprovalName}}
|
---|
Byggvarudeklaration | - |
---|---|
InstallationsBVD | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Drift & Skötsel | Ladda ner |
Film | - |
Monteringsanvisning | Ladda ner |
Snabbguide | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Reservdelslista | - |
Ritning | - |
Roterande bild | - |
Säkerhetsdatablad | - |
REACH-informationsblad | Ladda ner |
Certifikat | - |
Energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4889971.pdf |
---|---|
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4889971.pdf |
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4889971.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_4889971.pdf |
BSAB | - |
---|---|
BK04 | - |
AMA-text | - |
AutoCAD 3D | - |
AutoCAD Front | - |
AutoCAD Top | - |
AutoCAD Right | - |
Revit | - |
ArchiCad | - |
3ds (.3ds) | - |
3ds (.max) | - |
