RSK-nr enhet: ST

RSK-Nr: 489 00 43

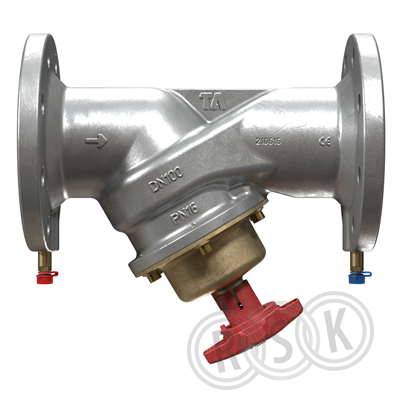

STAF-SG DN150

Injusteringsventil

Inlagd: 2022-01-21

RSK-nr enhet: ST

En flänsad injusteringsventil av segjärn som ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är lämpad för användning i värme- och kylanläggningar.

  • •  Ratt - inställt värde avläsbart på ratt. För DN65-150 indikering även på sidan
  • •  Noggrann och exakt - hög mätnoggrannhet
  • •  Självtätande mätuttag för enkel och noggrann injustering
  • •  Avstängningsfunktion för enkelt underhåll

En flänsad injusteringsventil av segjärn som ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är lämpad för användning i värme- och kylanläggningar.

  • •  Ratt - inställt värde avläsbart på ratt. För DN65-150 indikering även på sidan
  • •  Noggrann och exakt - hög mätnoggrannhet
  • •  Självtätande mätuttag för enkel och noggrann injustering
  • •  Avstängningsfunktion för enkelt underhåll

Märkningar

CE

Dokument

Översikt
RSK-nummer4890043
Tillverkarens artikelnummer52 187-092
GTIN5902276805271
ProduktInjusteringsventil
ProduktnamnSTAF-SG DN150
DimensionDN150
Storlek480x273mm (LxH)
Tryck/Flöde/TempPN25, temp -10°C till +120°C
Effekt/Eldata-
Funktionvärme/kyla
Utförandemed flänsar
Färggrå
Ytbehandlingepoxilack
Materialsegjärn
Standard-
Övrig infospindelförlängning ingår
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 52 187-092
GTIN 5902276805271
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Segjärn EN-GJS-400-15 (GGG 40)
Ytskydd Belagd
Dimension (Nominell diameter) DN 150
Anslutning 1 Fläns
Med koppling anslutning 1 Nej
Anslutning 2 Fläns
Med koppling anslutning 2 Nej
Tryckklass PN 25
Tryckklass fläns (flänsborrning) PN 25
Lämplig för tappvatten Nej
Lämplig för tappvarmvatten Nej
Lämplig för värmevatten Ja
Medietemperatur (kontinuerlig) -10 - 120 °C
Lämplig för manuell drift Ja
Motorstyrd Nej
Termostatisk Nej
Hydraulisk balansering Statisk
Med avtappningsventil Nej
Med termometer Nej
Med lägesindikator Ja
Med mätnippel Ja
Med förlängda mätnipplar Nej
Med mätaranslutning Ja
Med impulsledningsanslutning Nej
Kvs-värde 400
Manövreringshöjd 273 mm
Diameter, handratt 120 mm
Spindelvinkel 45 °
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
CE-märkning: Ja
Visa historik Dölj historik
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 435
Bredd (mm) 300
Höjd (mm) 490
Vikt (kg) 40,3
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4890039.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4890039.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_14_4890039.pdf
