RSK-nr enhet: ST
Inlagd: 2001-12-05
RSK-nr enhet: ST
Gängad utan avtappning
Gängad utan avtappning
| RSK-nummer | 4892541 |
|---|---|
| Tillverkarens artikelnummer | FD5B20010NDX00SE0 |
| GTIN | - |

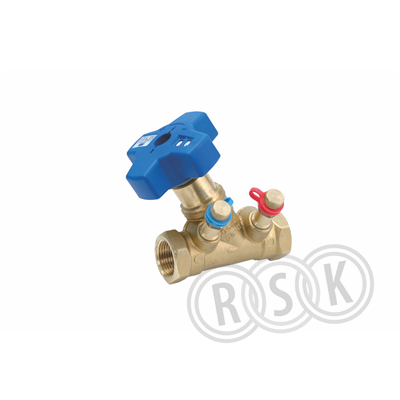

| Produkt | Injusteringsventil |
| Produktnamn | STV 10 |
| Dimension | G10 |
| Storlek | - |
| Tryck/Flöde/Temp | PN20 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | utan avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.mma.se/produkter/stv-dn10-50-balanseringsventil/ |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | FD5B20010NDX00SE0 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://www.mma.se/produkter/stv-dn10-50-balanseringsventil/ |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 10 |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 100 bar |
| Max. arbetstryck | 25 bar |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Venturirör | Nej |
| Med impulsledningsanslutning | Nej |
| Diameter, handratt | 60 mm |
| Spindelvinkel | 45 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 110 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 0,55 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_133_4892541.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_133_4892541.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001027.pdf |
