RSK-nr enhet: ST
Inlagd: 2018-01-08
RSK-nr enhet: ST

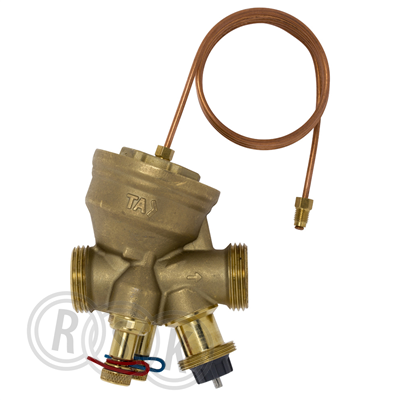

Kombinerad dp-regulator, styrventil med injusteringsfunktion. För små tryckoberoende kretsar
Kombinerad dp-regulator, styrventil med injusteringsfunktion. För små tryckoberoende kretsar
| RSK-nummer | 4883124 |
|---|---|
| Tillverkarens artikelnummer | 52 164-210 |
| GTIN | - |
| Produkt | Injusterings-/styrventil |
| Produktnamn | TA-COMPACT-DP |
| Dimension | G10 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för hydronisk reglering |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | utvändig gänga ISO228 |
| Övrig info | - |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-compact-dp |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 164-210 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-compact-dp |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Dimension (Nominell diameter) | Ansl. 10 (3/8") |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 400 kPa |
| Inställbart differenstryck | Nej |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Ja |
| Mätningsanslutning | Nippel |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Höjd | 110 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 74 | ||
| Bredd (mm) | 54 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 0,57 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4829872.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4829872.pdf |
