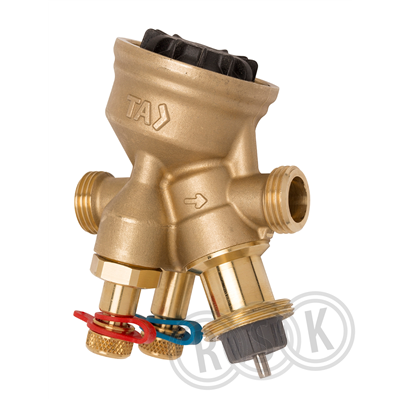

Tryckoberoende injusterings- och styrventil DN10, utv.gänga R1/2, justerbart maxflöde för noggrann hydronisk reglering, gänga M30x1,5 för ställdon

Märkningar

Dokument

Översikt
RSK-nummer4829866
Tillverkarens artikelnummer52 164-010
GTIN7318794013308
ProduktInjusterings-/styrventil
ProduktnamnTA-COMPACT-P NF
DimensionR15 (DN10)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktionför hydronisk reglering
Utförandeutvändig gänga
Färgmässing
Ytbehandling-
Materialmässing
Standardgänga ISO228
Övrig info-
Benämning SvenskInjusterings-/styrventil
Ersatt av -
VarumärkeIMI TA
Tillverkarens produktsida http://www.tahydronics.com/sv/produkter-och-losningar/ta-balancing-and-control/styrventiler/styrventiler-med-injustering/TA-COMPACT-P/
RSK flik09 Reglerventiler/Övrig armatur
Produktegenskaper
Materialkvalitet hus/kapsling/stomme Ametal
Materialkvalitet Ametal-C
Dimension DN 10
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Modell/Utförande Membran
Volymflödeshastighet 0,022 - 0,12 m³/h
Förinställt flödesvolym Med slagbegränsning
Min differenstryck 15 kPa
Max tryckdifferens 400 kPa
Anslutning reglerenhet M30x1,5
Ventilkarakteristik Linjär
Typ av tryckkompensation Mekanisk
Slaglängd 4 mm
Med mätnippel Ja
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Nej
Lämplig för glykol Ja
Max. medietemperatur (kontinuerlig) 90 °C
Min. medietemperatur (kontinuerlig) -10 °C
Längd 74 mm
Bygglängd 74 mm
Höjd 110 mm
