RSK-nr enhet: ST

RSK-Nr: 488 34 03

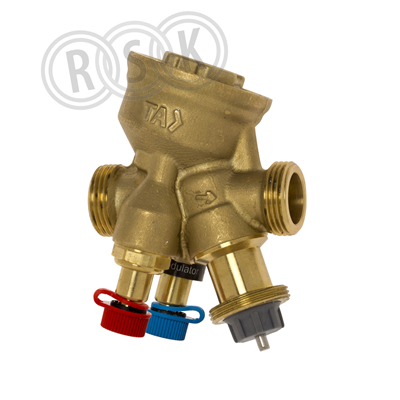

TA-MODULATOR DN15 LF

Injusterings/styrventil

Inlagd: 2024-03-28

RSK-nr enhet: ST

Tryckoberoende injustering- och styrventil för modulerande styrning Den nya unika EQM-karakteristiken ger mycket noggrann temperaturreglering. Ventilen är kompatibel med linjära och proportionella ställdon samt 3-punktsställdon. En inbyggd differenstryckregulator ger hög auktoritet, stabilitet och automatisk begränsning av det föreskrivna flödet. Mätning av flöde och tillgängligt tryck möjliggör optimering och diagnostik av systemet.

  • •  "Noggrann temperaturreglering - unikt formad EQM-karakteristik för bästa modulerande reglering.
  • •  Noggrann reglering - den unika EQM-karakteristiken ger upp till sex gånger större arbetsrörelse än linjära ventiler.
  • •  Snabb hydronisk injustering - automatisk flödesbegränsning vid fullt öppet ställdon skyddar hela systemet mot överflöde."

Visa mer

Tryckoberoende injustering- och styrventil för modulerande styrning Den nya unika EQM-karakteristiken ger mycket noggrann temperaturreglering. Ventilen är kompatibel med linjära och proportionella ställdon samt 3-punktsställdon. En inbyggd differenstryckregulator ger hög auktoritet, stabilitet och automatisk begränsning av det föreskrivna flödet. Mätning av flöde och tillgängligt tryck möjliggör optimering och diagnostik av systemet.

  • •  "Noggrann temperaturreglering - unikt formad EQM-karakteristik för bästa modulerande reglering.
  • •  Noggrann reglering - den unika EQM-karakteristiken ger upp till sex gånger större arbetsrörelse än linjära ventiler.
  • •  Snabb hydronisk injustering - automatisk flödesbegränsning vid fullt öppet ställdon skyddar hela systemet mot överflöde."

Märkningar

Dokument

Översikt
RSK-nummer4883403
Tillverkarens artikelnummer52 164-314
GTIN-
ProduktInjusterings/styrventil
ProduktnamnTA-MODULATOR DN15 LF
DimensionDN15
StorlekG20
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktionför modulerande styrning
Utförandeutvändig gänga
Färgmässing
Ytbehandling-
MaterialAMETAL®
Standard-
Övrig info-
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/ta-modulator
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 52 164-314
GTIN -
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/ta-modulator
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Ametal
Materialkvalitet Ametal-C
Dimension (Nominell diameter) DN 15
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Modell/Utförande Membran
Volymflödeshastighet 0,038 - 0,23 m³/h
Förinställt flödesvolym Utan slagbegränsning
Min. differenstryck 15 kPa
Max. tryckdifferens 400 kPa
Anslutning reglerenhet M30x1,5
Ventilkarakteristik Jämt fördelad procent
Typ av tryckkompensation Mekanisk
Slaglängd 4 mm
Med mätnippel Ja
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Nej
Lämplig för glykol Ja
Medietemperatur (kontinuerlig) -10 - 90 °C
Längd 74 mm
Bygglängd 74 mm
Höjd 110 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 74
Bredd (mm) 54
Höjd (mm) 110
Vikt (kg) 0,54
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4882949.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4882949.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000621.pdf
