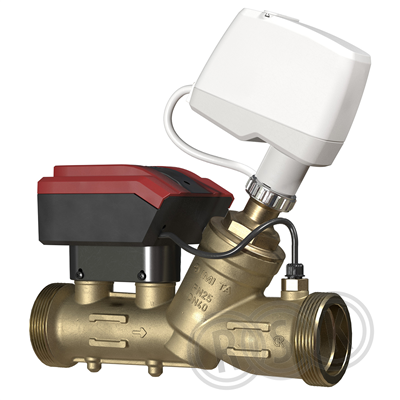

2-vägs styrventil med unikt formad EQM karakteristik, samt med möjlighet att mäta flöde, temperaturer och effekt samt med elektrisk felsäkerfunktion
2-vägs styrventil med unikt formad EQM karakteristik, samt med möjlighet att mäta flöde, temperaturer och effekt samt med elektrisk felsäkerfunktion
| RSK-nummer | 4883369 |
|---|---|
| Tillverkarens artikelnummer | 322233-00050 |
| GTIN | 7318794178366 |
| Produkt | Injustering/styrventil |
| Produktnamn | TA-Smart DN50 |
| Dimension | G65 (DN50) |
| Storlek | L=239mm |
| Tryck/Flöde/Temp | PN16,temp -10°C till +110°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | inkl termperaturhus |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-smart-fail-safe |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 322233-00050 |
|---|
| GTIN | 7318794178366 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-smart-fail-safe |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Ametal-C |
| Material kultätning | EPDM (etenpropengummi) |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Dimension (Nominell diameter) | DN 50 |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Övrigt |
| Volymflödeshastighet | 0,74 - 3,72 l/s |
| Volymflödesmätning | Ja |
| Mätprincip | Ultraljud |
| Förinställt flödesvolym | Övrigt |
| Min. differenstryck | 5 kPa |
| Max. tryckdifferens | 400 kPa |
| Läckageförlust Kvs-värde | 0,01 % |
| Ventilkarakteristik | Lika procent/Linjär (justerbar) |
| Typ av tryckkompensation | Elektronisk |
| Slaglängd | 15 mm |
| Självjusterande slaglängd | Ja |
| Med mätnippel | Nej |
| Med påfyllnings- och avtappningssventil | Nej |
| Antal temperatursensorer | 2 |
| Temperatursensorer ihopkopplade | Ja |
| Sensortyp (temperatur) | PT1000 |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 110 °C |
| Längd | 239 mm |
| Bredd | 97 mm |
| Höjd | 198 mm |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 0-10V / 4-20mA |
| Typ av reglering | Modulerande |
| Längd anslutningskabel | 3 m |
| Automatisk gångavkänning | Ja |
| Lägesrapportering | 0-10V |
| Inställbar återkopplingssignal | Ja |
| Inställbart arbetsområde | Ja |
| Med webbgränssnitt | Ja |
| Användargrupper (lösenordsskyddade) möjliga | Nej |
| Styrning via handterminal möjlig | Ja |
| Med direkt RJ45-inkoppling | Nej |
| Realtidsövervakning | Ja |
| Med dataloggning | Ja |
| Maxtid datalagring | 13 Månad |
| ∆-T-styrning | Ja |
| Effektreglering | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 5,6 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | 0 - 50 °C |
| UL-märkt | Nej |
| Levereras monterad | Ja |
{{approval.ApprovalName}}
|
|---|
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4883365.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4883365.pdf |
