RSK-nr enhet: ST

RSK-Nr: 482 98 40

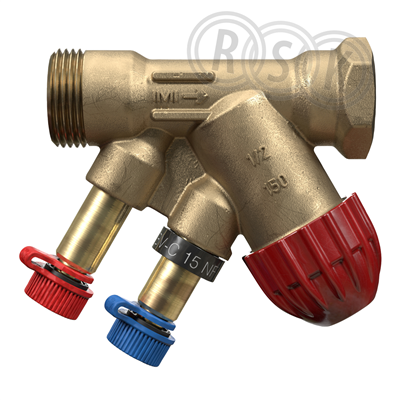

TBV-C NF

Injusteringsventil

Inlagd: 2005-12-19

RSK-nr enhet: ST

Styrventiler med injusteringsfunktion för mindre apparater, ON/OFF-reglering.

  • •  Självtätande mätuttag - för snabb och enkel mätning
  • •  Avstängningsfunktion - rör okomplicerat underhåll
  • •  Injusteringsverktyg - för noggrann och enkel injustering

Styrventiler med injusteringsfunktion för mindre apparater, ON/OFF-reglering.

  • •  Självtätande mätuttag - för snabb och enkel mätning
  • •  Avstängningsfunktion - rör okomplicerat underhåll
  • •  Injusteringsverktyg - för noggrann och enkel injustering

Märkningar

Dokument

Översikt
RSK-nummer4829840
Tillverkarens artikelnummer52134-215
GTIN7318793871206
ProduktInjusteringsventil
ProduktnamnTBV-C NF
DimensionDN15/G20xG15
Storlek-
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktionför normala flöden
Utförandeeuroconus/invändig gänga
Färg-
Ytbehandling-
Material-
Standard-
Övrig info-
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/tbv-c
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 52134-215
GTIN 7318793871206
Tillverkarens produktsida https://climatecontrol.imiplc.com/sv-se/produkter/tbv-c
Produktegenskaper

Produktegenskaper

Materialkvalitet Mässing avzinkningshärdig (DZR)
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Tryckklass PN 16
Min. differenstryck 3 bar
Ytskydd Obehandlad
Kvs-värde 1,8
Läckageförlust Kvs-värde 0 %
Automatisk flödeskontroll Nej
Mätnipplar flöde Ja
Grundkarakteristisk Linjär
Slaglängd 3,7 mm
Axelhöjd 58 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 85
Bredd (mm) 34
Höjd (mm) 81
Vikt (kg) 0,32
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4829833.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4829833.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4829833.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000620.pdf
