RSK-nr enhet: ST
Inlagd: 2022-09-12
RSK-nr enhet: ST

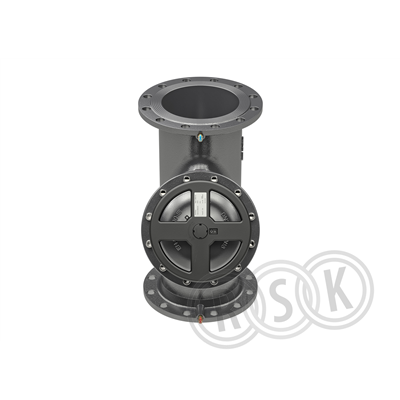

Manuell reglerventil MSV-F2 DN350 Kvs 2359. Mätnipplar. Flänsad, PN16, Max tryckfall 1,5 Bar. Vikt 374 kg
Manuell reglerventil MSV-F2 DN350 Kvs 2359. Mätnipplar. Flänsad, PN16, Max tryckfall 1,5 Bar. Vikt 374 kg
| RSK-nummer | 4883354 |
|---|---|
| Tillverkarens artikelnummer | 003Z1143 |
| GTIN | 5710104523439 |
| Produkt | Reglerventil |
| Produktnamn | MSV-F2 |
| Dimension | DN350 |
| Storlek | kvs 2359 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | manuell reglerventil |
| Utförande | flänsad, med mätnipplar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn EN-GJL 250 (GG 25) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 003Z1143 |
|---|
| GTIN | 5710104523439 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension anslutning 1 | DN 350 |
| Anslutning 1 | Fläns |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 350 |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 1,5 bar |
| Medietemperatur (kontinuerlig) | -10 - 130 °C |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Ja |
| Bygglängd anslutning 1 (Z1) | 980 mm |
| Lämplig för värme | Ja |
| Lämplig för kyla | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104523439 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | Pall 800x1200 mm (ISO 1-pall) | ||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 665 | ||
| Vikt (kg) | 450 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4883354.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4883354.pdf |
