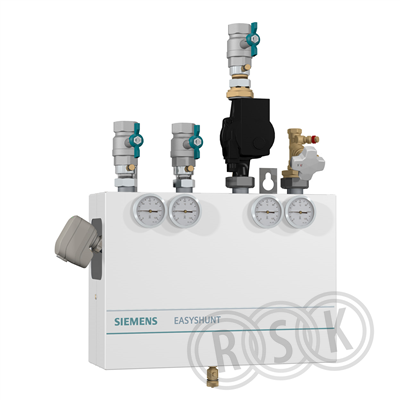

EasyShunt är en 2-vägs tryckoberoende (PICV) styrventil och används för shuntning av värmevatten eller kylvatten i radiator- och ventilationskretsar. Den är avsedd för system med huvudpump och behöver ingen primär injusteringsventil.

Märkningar

CE

Dokument

Översikt
RSK-nummer4934006
Tillverkarens artikelnummerSE2:EASY-V-15L-STD
GTIN-
ProduktShuntaggregat
ProduktnamnEasyshunt V DN15 LF Standard
DimensionDN25
Storlek79,5x58,5x31
Tryck/Flöde/TempPN10 30-200l/h 1-120°C
Effekt/Eldata-
Funktiontryckoberoende shuntgrupp
Utförande2-vägs med pump standard
Färgvit
Ytbehandling-
Materialstål
Standard-
Övrig infoovanifrån kopplad, vändbar
Tillverkarens produktsida -
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer SE2:EASY-V-15L-STD
GTIN -
Tillverkarens produktsida -
Produktegenskaper
Material ytterhölje Stål
Material armatur Mässing
Material rörsystem (i enheten) Stål
Anslutning primär Invändig gänga G, cylindrisk (ISO 228-1)
Dimension primär Ansl. 25 (1")
Dimension sekundär Ansl. 25 (1")
Max. arbetstryck 10 bar
Medietemperatur 5 - 110 °C
Lämplig för värme Ja
Med avstängningsventil Ja
Med backventil Ja
Med termometer Ja
Med avtappningsventil/-kran Ja
Med ventilmotor Ja
Med väggfäste Ja
Bredd 480 mm
Höjd 520 mm
Djup 186 mm
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas

Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 590
Bredd (mm) 790
Höjd (mm) 310
Vikt (kg) 18
Dokument
Monteringsanvisning -
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
