RSK-nr enhet: ST
Inlagd: 2022-03-02
RSK-nr enhet: ST

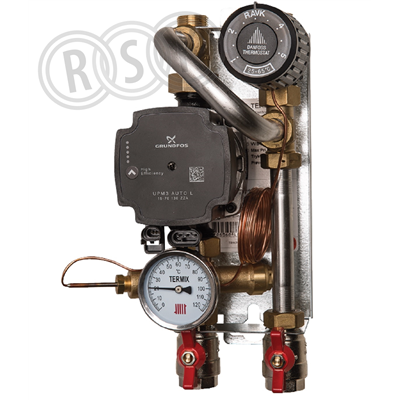

Termix shunt används där det finns behov av en kontrollerad sänkt framledningstemperatur till en lägre nivå, t ex. vid anslutning till golvvärmesystem. 8 kW vid 5K delta t, 11 kW vid 7K delta t.
Termix shunt används där det finns behov av en kontrollerad sänkt framledningstemperatur till en lägre nivå, t ex. vid anslutning till golvvärmesystem. 8 kW vid 5K delta t, 11 kW vid 7K delta t.
| RSK-nummer | 8783392 |
|---|---|
| Tillverkarens artikelnummer | 144H0593 |
| GTIN | 5706560829604 |
| Produkt | Shuntgrupp |
| Produktnamn | Termix shunt |
| Dimension | DN20 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 8-11 kW |
| Funktion | shuntgrupp |
| Utförande | SHG 2-vägs |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://store.danfoss.com/se/sv/Climate-Solutions-f%C3%B6r-heating/Stationer/Tillbeh%C3%B6r/Shunt/p/144H0593 |
| RSK flik | 80 Ventilationsprodukter |
| Tillverkarens artikelnummer | 144H0593 |
|---|
| GTIN | 5706560829604 |
|---|
| Tillverkarens produktsida | https://store.danfoss.com/se/sv/Climate-Solutions-f%C3%B6r-heating/Stationer/Tillbeh%C3%B6r/Shunt/p/144H0593 |
|---|
| Material armatur | Mässing |
|---|---|
| Material rörsystem (i enheten) | Rostfritt stål |
| Anslutning primär | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension primär | Ansl. 20 (3/4") |
| Anslutning sekundär | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension sekundär | Ansl. 20 (3/4") |
| Anslutning pump | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning pump | Ansl. 25 (1") |
| Max. arbetstryck | 10 bar |
| Inställningsområde temperatur | 25 - 65 °C |
| Typ av temperaturkontroll | Termostatisk |
| Visningsområde termometer | 0 - 120 °C |
| Lämplig för kyla | Nej |
| Lämplig för värme | Ja |
| Lämplig för glykol | Ja |
| Lämplig för etanol | Ja |
| Modell/Utförande | Shuntad värmekrets |
| Med anslutning för värmemätare | Nej |
| Med värmemätare | Nej |
| Med inbyggd cirkulationspump | Ja |
| Högeffektiv pump (överensstämmande med EC 547/2012 och EC 641/2009) | Ja |
| Inbyggnadslängd pump | 130 mm |
| Med manometer | Nej |
| Med avstängningsventil | Ja |
| Med backventil | Ja |
| Med säkerhetsventil | Nej |
| Med termometer | Ja |
| Med avtappningsventil/-kran | Nej |
| Med ventilmotor | Nej |
| Lämplig för ventilmotor | Nej |
| Med 3-vägsventil | Nej |
| Med kulventiler för pump | Nej |
| Med anslutning för expansionskärl | Nej |
| Vägginstallation | Ja |
| Med väggfäste | Ja |
| Med ben/fötter | Nej |
| Bredd | 200 mm |
| Höjd | 270 mm |
| Djup | 170 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 273 | ||
| Bredd (mm) | 203 | ||
| Höjd (mm) | 173 | ||
| Vikt (kg) | 10 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_22_8783392.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_8783392.pdf |
