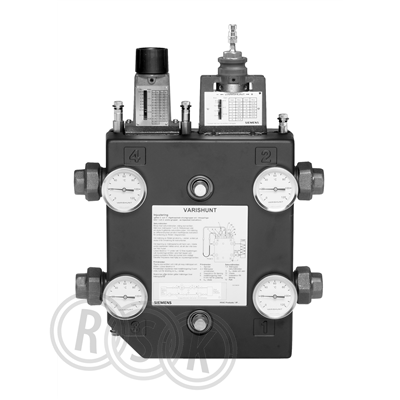

Varishunt (VFG36.../VFF35...) är shuntgrupper (shuntaggregat) som bygger på en 2- eller 3-vägs styrventil med inställbart kvs-värde. Varishunt används för shuntning av värmevatten eller kylvatten i värme- och ventilationskretsar. Den finns i olika utföranden och har en inbyggd injusteringsventil för sekundärsidan. VFG36.2453 är en kylisolerad 3-vägs, lågflödes, gängad shuntgrupp och har ett inställbart kvs-värde 1,5...6. Egenskaper VFG36.../VFF35...:

  • •  Röranslutning från sidan, vändbar med primär från vänster eller höger sida (kan monteras i alla lägen utom med ventilspindeln nedåt)
  • •  2- eller 3-vägs styrventil med inställbart kvs-värde samt full lyfthöjd oberoende av förinställning för bästa reglerbarhet
  • •  Dimensioner DN25…40 gängad, DN65 flänsad
  • •  Varishunt finns som värme- eller kylisolerad
  • •  Funktionsvarianter: 2-vägs, 3-vägs, återvinning med balanserad bypass, lågflöde
  • •  Sekundära pumpen monteras utanför shunten

Märkningar

Dokument

Översikt
RSK-nummer5492799
Tillverkarens artikelnummerSE2:VFG36.2453
GTIN-
ProduktShuntgrupp
ProduktnamnVFG36.2453
DimensionDN25
Storlek-
Tryck/Flöde/TempPN10, Kvs 1,5-6
Effekt/Eldata-
Funktion-
Utförande3-vägs, lågflöde,kylisolerad
Färgsvart
Ytbehandling-
Materialflermaterial
Standard-
Övrig info-
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=SE2:VFG36.2453
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer SE2:VFG36.2453
GTIN -
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=SE2:VFG36.2453
Produktegenskaper
Material ytterhölje Plast
Material armatur Gjutjärn
Material rörsystem (i enheten) Gjutjärn
Anslutning primär Invändig gänga G, cylindrisk (ISO 228-1)
Dimension primär DN 25
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas

Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 340
Bredd (mm) 200
Höjd (mm) 500
Vikt (kg) 18
Dokument
Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
