RSK-nr enhet: ST

RSK-Nr: 490 52 61

3F 150-400

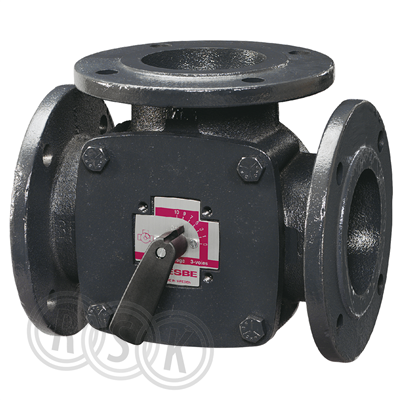

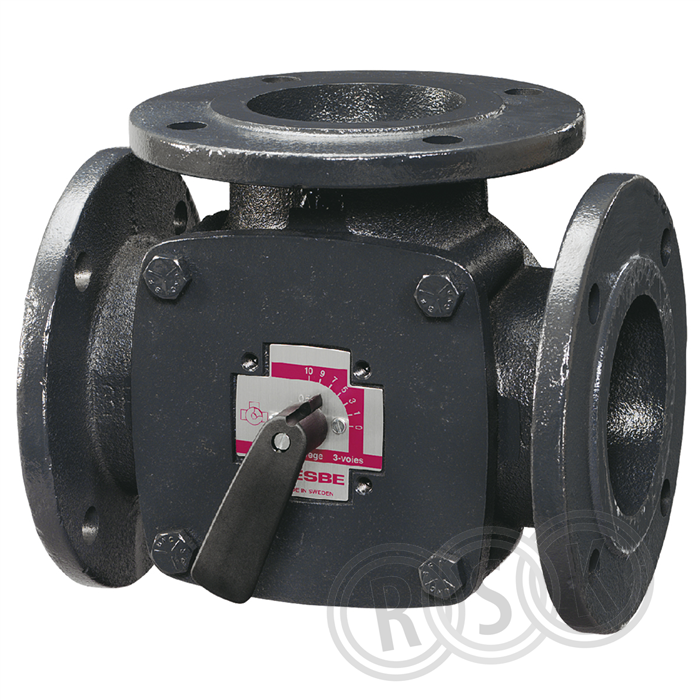

Shuntventil

Inlagd: 1985-01-18

RSK-nr enhet: ST

3-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C.

3-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C.

Märkningar

Dokument

Översikt
RSK-nummer4905261
Tillverkarens artikelnummer11101600
GTIN7330193020572
ProduktShuntventil
Produktnamn3F 150-400
DimensionDN150
StorlekKvs 400
Tryck/Flöde/TempPN6
Effekt/Eldata-
Funktion-
Utförande3-vägs, med fläns
Färgsvart
Ytbehandling-
Materialgjutjärn
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/3f
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 11101600
GTIN 7330193020572
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/3f
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 150
Anslutningar Fläns
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Med koppling anslutning 3 Nej
Tryckklass PN 6
Max. tryckdifferens i öppet läge 0,5 bar
Ytskydd Belagd
Kvs-värde 400
Läckageförlust Kvs-värde 1,5 %
Grundkarakteristisk Linjär
Kvs-värde bypass 400
Längd anslutning 1 87,5 mm
Längd anslutning 2 350 mm
Längd anslutning 3 87,5 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 350
Bredd (mm) 350
Höjd (mm) 265
Vikt (kg) 37
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) Ladda ner
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905170.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905170.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905170.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00004 v1.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905170.pdf
