RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

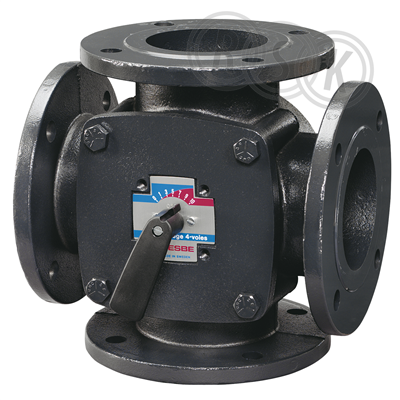

4-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C.
4-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C.
| RSK-nummer | 4908224 |
|---|---|
| Tillverkarens artikelnummer | 11101800 |
| GTIN | 7330193020992 |
| Produkt | Shuntventil |
| Produktnamn | 4F 40-44 |
| Dimension | DN40 |
| Storlek | Kvs 44 |
| Tryck/Flöde/Temp | PN6 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 4-vägs, flänsad |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/4f |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11101800 |
|---|
| GTIN | 7330193020992 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/4f |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Anslutning 3 | Fläns |
| Anslutning 4 | Fläns |
| Tryckklass | PN 6 |
| Max. differenstryck vid 20°C | 0,5 bar |
| Ytskydd | Belagd |
| Genomlopp kik | Övrigt |
| Invändigt foder | Övrigt |
| Längd anslutning 1 | 88 mm |
| Längd anslutning 2 | 88 mm |
| Längd anslutning 3 | 88 mm |
| Längd, anslutning 4 | 88 mm |
| Höjd handtag/spindel | 82 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 205 | ||
| Bredd (mm) | 180 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 8,2 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | Ladda ner |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4908216.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4908224.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905170.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00004 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4908224.pdf |
| RSK-nummer | 4908224 |
|---|---|
| Tillverkarens artikelnummer | 11101800 |
| GTIN | 7330193020992 |
| Produkt | Shuntventil |
| Produktnamn | 4F 40-44 |
| Dimension | DN40 |
| Storlek | Kvs 44 |
| Tryck/Flöde/Temp | PN6 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 4-vägs, flänsad |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/4f |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11101800 |
|---|
| GTIN | 7330193020992 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/4f |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Anslutning 3 | Fläns |
| Anslutning 4 | Fläns |
| Tryckklass | PN 6 |
| Max. differenstryck vid 20°C | 0,5 bar |
| Ytskydd | Belagd |
| Genomlopp kik | Övrigt |
| Invändigt foder | Övrigt |
| Längd anslutning 1 | 88 mm |
| Längd anslutning 2 | 88 mm |
| Längd anslutning 3 | 88 mm |
| Längd, anslutning 4 | 88 mm |
| Höjd handtag/spindel | 82 mm |
