RSK-nr enhet: ST

RSK-Nr: 490 58 72

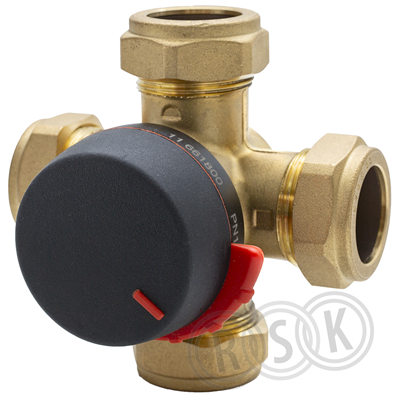

VRB243

Shuntventil

Inlagd: 2019-06-19

RSK-nr enhet: ST

4-vägs shuntventil i avzinkningshärdig mässing med klämringskoppling. ESBE serie VRB240 är avsedd för värmereglering av bivalenta anläggningar, dvs. då två värmekällor används parallellt eller i serie. Med ESBE serie VRB240 kan regleringen skötas av en ventil och en reglerutrustning, varvid den billigaste energin utnyttjas i första hand. VRB240 ersätter den äldre modellen BIV. Temperaturområde -10 till +130 grader. Lämpligt ställdon för motorisering är ESBE serie ARA600.

4-vägs shuntventil i avzinkningshärdig mässing med klämringskoppling. ESBE serie VRB240 är avsedd för värmereglering av bivalenta anläggningar, dvs. då två värmekällor används parallellt eller i serie. Med ESBE serie VRB240 kan regleringen skötas av en ventil och en reglerutrustning, varvid den billigaste energin utnyttjas i första hand. VRB240 ersätter den äldre modellen BIV. Temperaturområde -10 till +130 grader. Lämpligt ställdon för motorisering är ESBE serie ARA600.

Märkningar

Dokument

Översikt
RSK-nummer4905872
Tillverkarens artikelnummer11661800
GTIN7330193038737
ProduktShuntventil
ProduktnamnVRB243
Dimension22mm
StorlekKvs 4
Tryck/Flöde/TempPN10
Effekt/Eldata-
Funktion-
Utförande4-vägs, klämring
Färgmässing
Ytbehandling-
Materialmässing DZR
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrb240
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 11661800
GTIN 7330193038737
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrb240
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 20
Anslutning 1 Klämring
Anslutning 2 Klämring
Anslutning 3 Klämring
Anslutning 4 Klämring
Tryckklass PN 10
Max. differenstryck vid 20°C 1 bar
Ytskydd Obehandlad
Genomlopp kik Övrigt
Invändigt foder Övrigt
Längd anslutning 1 36 mm
Längd anslutning 2 36 mm
Längd anslutning 3 36 mm
Längd, anslutning 4 36 mm
Höjd handtag/spindel 50 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 112
Bredd (mm) 97
Höjd (mm) 104
Vikt (kg) 0,537
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC)
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905872.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905872.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905486.pdf
