RSK-nr enhet: ST

RSK-Nr: 490 54 33

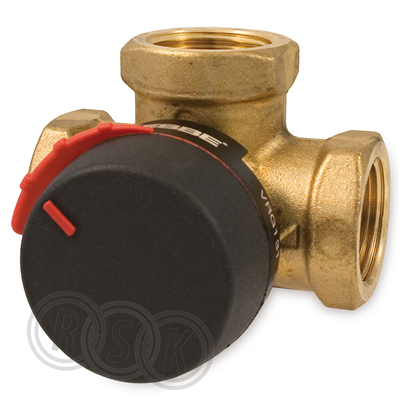

VRG131

Shuntventil

Inlagd: 2007-05-11

RSK-nr enhet: ST

3-vägs shuntventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C.Lämpligt ställdon för motorisering är ESBE serie ARA600.

3-vägs shuntventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C.Lämpligt ställdon för motorisering är ESBE serie ARA600.

Märkningar

Dokument

Översikt
RSK-nummer4905433
Tillverkarens artikelnummer11600600
GTIN7330193033879
ProduktShuntventil
ProduktnamnVRG131
DimensionDN15
StorlekKvs 4
Tryck/Flöde/TempPN10
Effekt/Eldata-
Funktion-
Utförande3-vägs, invändig gänga Rp15
Färgmässing
Ytbehandling-
Materialmässing DZR
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg130
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 11600600
GTIN 7330193033879
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg130
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 15
Anslutningar Invändig gänga
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Med koppling anslutning 3 Nej
Tryckklass PN 10
Max. tryckdifferens i öppet läge 1 bar
Ytskydd Obehandlad
Kvs-värde 4
Läckageförlust Kvs-värde 0,05 %
Grundkarakteristisk Linjär
Kvs-värde bypass 4
Läckageförlust bypass kvs-värde 0,05 %
Grundkarakteristisk för bypass Kvadratisk
Med T-stycke för 4-vägsanslutning Nej
Längd anslutning 1 18 mm
Bygglängd anslutning 1 (Z1) 36 mm
Längd anslutning 2 72 mm
Bygglängd anslutning 2 (Z2) 36 mm
Längd anslutning 3 18 mm
Bygglängd anslutning 3 (Z3) 36 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 110
Bredd (mm) 80
Höjd (mm) 70
Vikt (kg) 0,45
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film
Byggvarudeklaration
InstallationsBVD
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC)
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905428.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905428.pdf
Film https://www.youtube.com/watch?v=GRop5Tl9t_g
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00001 v1.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905428.pdf
