RSK-nr enhet: ST

RSK-Nr: 490 55 08

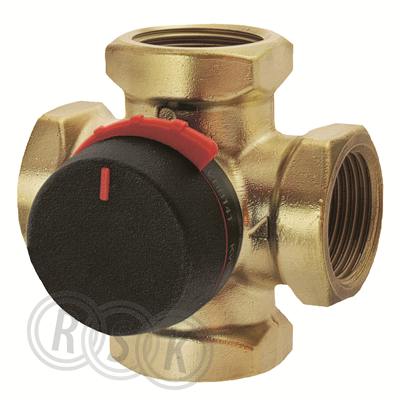

VRG141

Shuntventil

Inlagd: 2009-01-14

RSK-nr enhet: ST

4-vägs shuntventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE shuntventil serie VRG140 arbetar enligt dubbelshuntsprincipen, dvs. hetvattnet från pannan fördelas, så att en viss del blandas med returvattnet. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.

4-vägs shuntventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE shuntventil serie VRG140 arbetar enligt dubbelshuntsprincipen, dvs. hetvattnet från pannan fördelas, så att en viss del blandas med returvattnet. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.

Märkningar

Dokument

Översikt
RSK-nummer4905508
Tillverkarens artikelnummer11641500
GTIN7330193039925
ProduktShuntventil
ProduktnamnVRG141
DimensionDN40/Rp40
StorlekKvs 25
Tryck/Flöde/TempPN10
Effekt/Eldata-
Funktion-
Utförande4-vägs, invändig gänga Rp40
Färgmässing
Ytbehandling-
Materialmässing DZR
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg140
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 11641500
GTIN 7330193039925
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg140
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 40
Anslutning 1 Övrigt
Anslutning 2 Övrigt
Anslutning 3 Övrigt
Anslutning 4 Övrigt
Tryckklass PN 10
Max. differenstryck vid 20°C 1 bar
Ytskydd Obehandlad
Genomlopp kik Övrigt
Invändigt foder Övrigt
Längd anslutning 1 53 mm
Längd anslutning 2 53 mm
Längd anslutning 3 53 mm
Längd, anslutning 4 53 mm
Höjd handtag/spindel 62 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 125
Bredd (mm) 125
Höjd (mm) 100
Vikt (kg) 1,9
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) Ladda ner
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905459.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905460.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00001 v1.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905428.pdf
