RSK-nr enhet: ST
Inlagd: 2019-06-19
RSK-nr enhet: ST

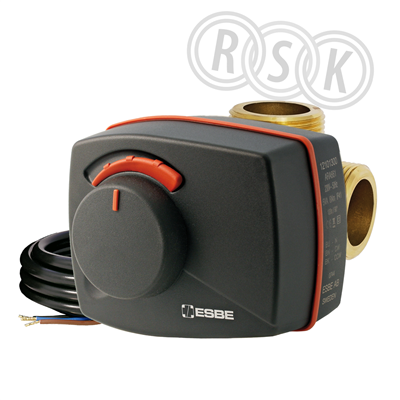

Ventilserien VRG230 och ställdonsserien ARA600 levererade som ett set i ett allt-i-ett-paket.
Ventilserien VRG230 och ställdonsserien ARA600 levererade som ett set i ett allt-i-ett-paket.
| RSK-nummer | 4905858 |
|---|---|
| Tillverkarens artikelnummer | 13023700 |
| GTIN | 7330193044523 |
| Produkt | Shuntventil + ställdon |
| Produktnamn | VRG232+ARA645 |
| Dimension | DN40/G2" |
| Storlek | Kvs 30 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | 230 VAC |
| Funktion | 30s gångtid |
| Utförande | 3-vägs/2-punkt, 6Nm |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | levereras som ett set |
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-styrdon/vrg230-ara600-2-punkts |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 13023700 |
|---|
| GTIN | 7330193044523 |
|---|
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-styrdon/vrg230-ara600-2-punkts |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 40 |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 10 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Ytskydd | Obehandlad |
| Kvs-värde | 30 |
| Läckageförlust Kvs-värde | 0,5 % |
| Matningsspänning | 230 V AC |
| Frekvens | 50 Hz |
| Styrsignal | 2-punkt |
| Transmission | Med kugghjul |
| Lämplig för manuell drift | Ja |
| Gångtid | 30 s |
| Kapslingsklass (IP) | IP41 |
| Max. ingång elektrisk effekt | 5 VA |
| Omgivningstemperatur | -5 - 55 °C |
| Längd anslutning 1 | 53 mm |
| Längd anslutning 2 | 53 mm |
| Längd anslutning 3 | 53 mm |
| Höjd | 88 mm |
| Bredd | 106 mm |
| Djup | 121 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 230 | ||
| Bredd (mm) | 115 | ||
| Höjd (mm) | 145 | ||
| Vikt (kg) | 2,25 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905851.pdf |
|---|---|
