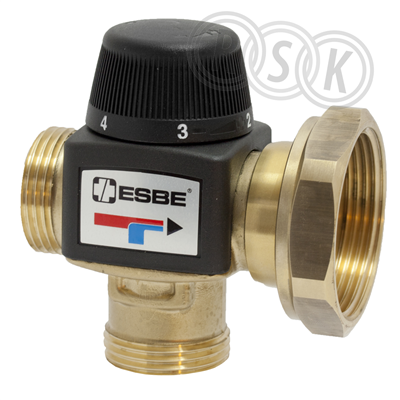

ESBE blandningsventil serie VTA370 erbjuder hög flödeskapacitet och god funktion för kyl- och golvvärmekretsar.
ESBE blandningsventil serie VTA370 erbjuder hög flödeskapacitet och god funktion för kyl- och golvvärmekretsar.
| RSK-nummer | 4923865 |
|---|---|
| Tillverkarens artikelnummer | 31200200 |
| GTIN | 7330193050715 |
| Produkt | Blandningsventil |
| Produktnamn | VTA377 |
| Dimension | G40 x G25 (DN20) |
| Storlek | Kvs 3,4 |
| Tryck/Flöde/Temp | PN10, +20°C till +55°C, Kvs3,4 |
| Effekt/Eldata | - |
| Funktion | golvvärme/kyla |
| Utförande | löpmutter x utvändig gänga |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | pumpflänskoppel |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vta370-vta570 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31200200 |
|---|
| GTIN | 7330193050715 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vta370-vta570 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 20 |
| Utvändig rördiameter alla anslutningar | 25 mm |
| Anslutningar | Utvändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Ja |
| Tryckklass | PN 10 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Medietemperatur (kontinuerlig) | 0 - 95 °C |
| Ytskydd | Obehandlad |
| Kvs-värde | 3,4 |
| Längd anslutning 1 | 35 mm |
| Längd anslutning 2 | 42 mm |
| Längd anslutning 3 | 51 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 109 | ||
| Bredd (mm) | 83 | ||
| Höjd (mm) | 79 | ||
| Vikt (kg) | 0,675 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | Ladda ner |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4923797.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4923797.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4920244.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4923797.pdf |
