RSK-nr enhet: ST

RSK-Nr: 540 25 16

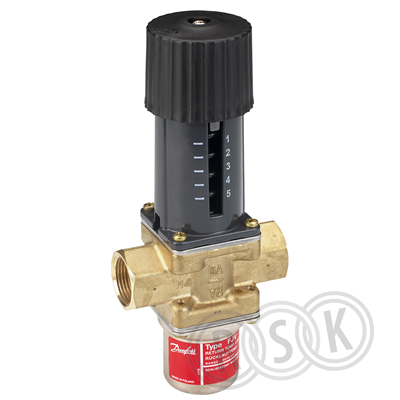

FJV-15

Ventil

Inlagd: 1985-01-18

RSK-nr enhet: ST

15-25 med invändig gänga. Temperaturområde 20-60°C. Max genomströmningstemperatur 130°C. Max drifferenstryck 10 bar.

15-25 med invändig gänga. Temperaturområde 20-60°C. Max genomströmningstemperatur 130°C. Max drifferenstryck 10 bar.

Märkningar

Dokument

Översikt
RSK-nummer5402516
Tillverkarens artikelnummer003N2250
GTIN5702421100141
ProduktVentil
ProduktnamnFJV-15
DimensionRp15
Storlek-
Tryck/Flöde/Temp16bar, Kvs1,9
Effekt/Eldata-
Funktioninställningsområde 20-60°C
Utförandesjälvverkande
Färgflerfärgad
Ytbehandling-
Materialflermaterial
Standard-
Övrig info-
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=003N2250&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer 003N2250
GTIN 5702421100141
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=003N2250&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Övrigt
Dimension anslutning 1 Ansl. 15 (1/2")
Anslutning 1 Invändig gänga G, cylindrisk (ISO 228-1)
Dimension anslutning 2 Ansl. 15 (1/2")
Anslutning 2 Invändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Max. tryckdifferens i öppet läge 0,7 bar
Medietemperatur (kontinuerlig) 20 - 60 °C
Ytskydd Obehandlad
Kvs-värde 1,9
Automatisk flödeskontroll Nej
Mätnipplar flöde Nej
Längd anslutning 1 72 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP 5702421100141
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 385
Bredd (mm) 138
Höjd (mm) 78
Vikt (kg) 1,34

Mellan
Antal i FP 10
GTIN FP 5715162183632
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP 5702421100141
Palltyp -
Antalet inneliggande GTIN FP 10
Djup (mm) 396
Bredd (mm) 284
Höjd (mm) 400
Vikt (kg) 13,88
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5402516.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5402516.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5402516.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5402516_gruppfil.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00008 v1.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf
