RSK-nr enhet: ST
Inlagd: 2000-04-06
RSK-nr enhet: ST

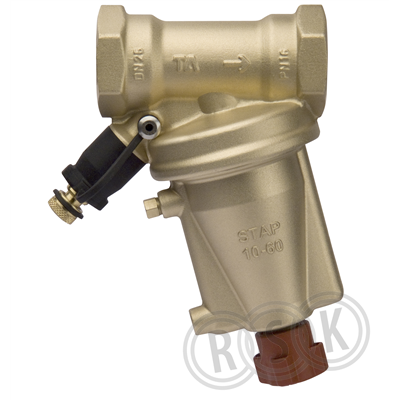

STAP-ventilen är en högklassig differenstrycksregulator som håller differenstrycket konstant över lasten. Det här ger en noggrann och stabil reglering, som innebär mindre risk för oljud från styrventilerna och resulterar i enkel injustering och driftsättning. STAP-ventilernas ojämförligt höga noggrannhet och kompakta mått gör dem särskilt lämpliga för användning på sekundärsidan i värme- och kylanläggningar.
STAP-ventilen är en högklassig differenstrycksregulator som håller differenstrycket konstant över lasten. Det här ger en noggrann och stabil reglering, som innebär mindre risk för oljud från styrventilerna och resulterar i enkel injustering och driftsättning. STAP-ventilernas ojämförligt höga noggrannhet och kompakta mått gör dem särskilt lämpliga för användning på sekundärsidan i värme- och kylanläggningar.
| RSK-nummer | 5406648 |
|---|---|
| Tillverkarens artikelnummer | 52265-032 |
| GTIN | 7318793623805 |
| Produkt | Differenstrycksregulator |
| Produktnamn | STAP DN32 |
| Dimension | DN32 |
| Storlek | 133x110x179mm (LxBxH) |
| Tryck/Flöde/Temp | PN16, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | för värme/kyla |
| Utförande | för differenstryck 20-80 kPa |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/stap |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 52265-032 |
|---|
| GTIN | 7318793623805 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/stap |
|---|
| Dimension (Nominell diameter) | 1 1/4" (32) |
|---|---|
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Tryckklass | PN 16 |
| Med koppling anslutning 2 | Nej |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 250 kPa |
| Inställbart differenstryck | Ja |
| Justeringsområde | 20 - 80 kPa |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Höjd | 179 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 133 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 179 | ||
| Vikt (kg) | 2,32 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 140 | ||
| Bredd (mm) | 60 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 2,615 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4937006.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4937006.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_5406645.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000614.pdf |
