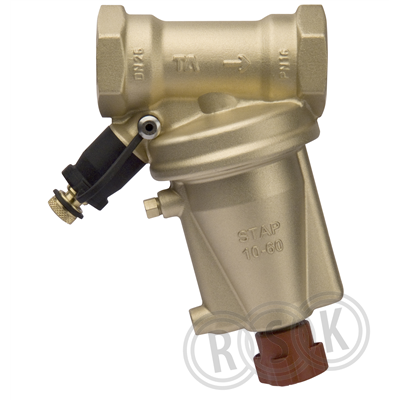

STAP-ventilen är en högklassig differenstrycksregulator som håller differenstrycket konstant över lasten. Det här ger en noggrann och stabil reglering, som innebär mindre risk för oljud från styrventilerna och resulterar i enkel injustering och driftsättning. STAP-ventilernas ojämförligt höga noggrannhet och kompakta mått gör dem särskilt lämpliga för användning på sekundärsidan i värme- och kylanläggningar.
STAP-ventilen är en högklassig differenstrycksregulator som håller differenstrycket konstant över lasten. Det här ger en noggrann och stabil reglering, som innebär mindre risk för oljud från styrventilerna och resulterar i enkel injustering och driftsättning. STAP-ventilernas ojämförligt höga noggrannhet och kompakta mått gör dem särskilt lämpliga för användning på sekundärsidan i värme- och kylanläggningar.
| RSK-nummer | 5406649 |
|---|---|
| Tillverkarens artikelnummer | 52265-040 |
| GTIN | 7318793623904 |
| Produkt | Differenstrycksregulator |
| Produktnamn | STAP DN40 |
| Dimension | DN40 |
| Storlek | 135x110x181mm (LxBxH) |
| Tryck/Flöde/Temp | PN16, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | för värme/kyla |
| Utförande | för differenstryck 20-80 kPa |
|---|---|
| Färg | nässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/stap |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 52265-040 |
|---|
| GTIN | 7318793623904 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/stap |
|---|
| Dimension (Nominell diameter) | Ansl. 40 (1 1/2") |
|---|---|
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Tryckklass | PN 16 |
| Med koppling anslutning 2 | Nej |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 250 kPa |
| Inställbart differenstryck | Ja |
| Justeringsområde | 20 - 80 kPa |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Kvs-värde | 12,8 |
| Höjd | 181 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 135 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 181 | ||
| Vikt (kg) | 2,555 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 140 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 2,85 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4937006.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4937006.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_5406645.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000614.pdf |
