RSK-nr enhet: ST
Inlagd: 2019-04-18
RSK-nr enhet: ST

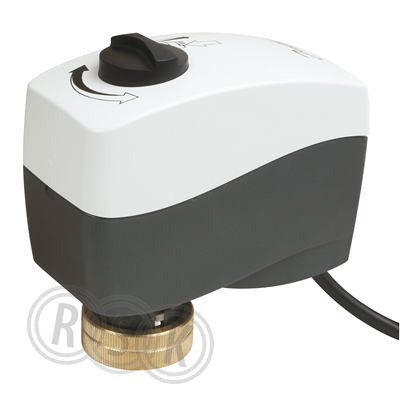

Ventilmotor AME 140 H 24V AC 12 s/mm 200N, Modulerande 0-10V, IP42, Slaglängd 5,5 mm. Avsedd för ventilerna VZ, VZL, VRBZ, AHQM (DN10-32). Med handmanöver.
Ventilmotor AME 140 H 24V AC 12 s/mm 200N, Modulerande 0-10V, IP42, Slaglängd 5,5 mm. Avsedd för ventilerna VZ, VZL, VRBZ, AHQM (DN10-32). Med handmanöver.
| RSK-nummer | 5550633 |
|---|---|
| Tillverkarens artikelnummer | 082H8047 |
| GTIN | 5702421552056 |
| Produkt | Ventilmotor |
| Produktnamn | AME 140H |
| Dimension | M30 anslutning |
| Storlek | 200 N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V AC |
| Funktion | gångtid 12 s/mm, H=handmanöver |
| Utförande | modulerande 0-10V |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | 0-10V |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082H8047 |
|---|
| GTIN | 5702421552056 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC |
| Styrsignal | 0-10V |
| Kommunikationsprotokoll | Ingen |
| Energiförbrukning vid drift | 1,3 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Längd anslutningskabel | 1,5 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | M30x1,5 |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 66 s |
| Ställkraft | 200 N |
| Slaglängd | 5,5 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP42 |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 94 mm |
| Bredd | 50 mm |
| Djup | 92 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421552056 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 140 | ||
| Bredd (mm) | 120 | ||
| Höjd (mm) | 58 | ||
| Vikt (kg) | 0,365 | ||
Mellan |
|||
| Antal i FP | 30 | ||
| GTIN FP | 5702421552384 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421552056 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 30 | ||
| Djup (mm) | 580 | ||
| Bredd (mm) | 375 | ||
| Höjd (mm) | 158 | ||
| Vikt (kg) | 11,49 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5550624.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5550633.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
