RSK-nr enhet: ST
Inlagd: 2017-02-17
RSK-nr enhet: ST

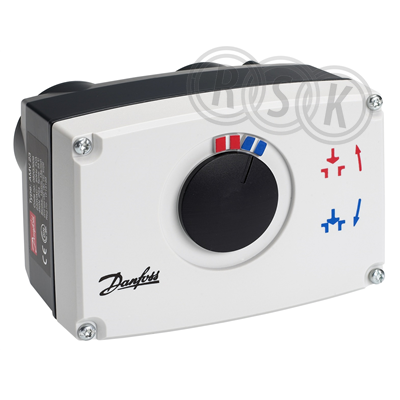

Ventilmotor AMV 25 230V 0,5-15 s/mm Lyfthöjd 10mm, 450N, Fjäderåtergång, IP54
Ventilmotor AMV 25 230V 0,5-15 s/mm Lyfthöjd 10mm, 450N, Fjäderåtergång, IP54
| RSK-nummer | 5550599 |
|---|---|
| Tillverkarens artikelnummer | 082G3009 |
| GTIN | 5702421510575 |
| Produkt | Ventilmotor |
| Produktnamn | AMV 23 |
| Dimension | - |
| Storlek | 450N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V |
| Funktion | gångtid 0,5-15s/mm |
| Utförande | 3-punkts fjäderåtergång |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082G3009 |
|---|
| GTIN | 5702421510575 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 230 V AC |
| Styrsignal | 3-punkt |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Nej |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Nej |
| Gångtid | 150 s |
| Ställkraft | 450 N |
| Slaglängd | 10 mm |
| Självjusterande slaglängd | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 7 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 120 mm |
| Bredd | 155 mm |
| Djup | 120 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421510575 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 169 | ||
| Bredd (mm) | 162 | ||
| Höjd (mm) | 125 | ||
| Vikt (kg) | 1,9 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5550599.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5550599.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5550599.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
