RSK-nr enhet: ST

RSK-Nr: 539 61 75

ARA659

Ställdon

Inlagd: 2007-05-10

RSK-nr enhet: ST

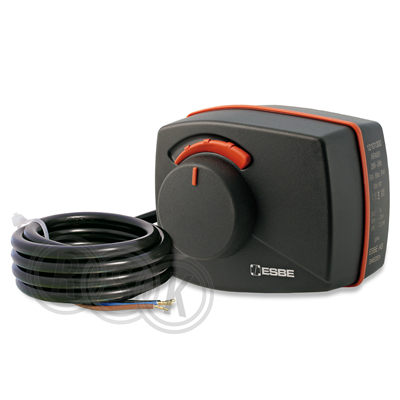

Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Varianten erbjuder reglering med olika proportionella styrsignaler och olika gångtider. Levereras med 1,5m anslutningskabel.

Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Varianten erbjuder reglering med olika proportionella styrsignaler och olika gångtider. Levereras med 1,5m anslutningskabel.

Märkningar

CE

Dokument

Översikt
RSK-nummer5396175
Tillverkarens artikelnummer12520200
GTIN7330193034807
ProduktStälldon
ProduktnamnARA659
Dimension-
Storlek103x86x77mm (BxHxD)
Tryck/Flöde/Temp-
Effekt/Eldata24V AC/DC
Funktion45/120s gångtid
Utförandeproportionell, 6Nm
Färgsvart
Ytbehandling-
Materialplast/flermaterial
Standard-
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-stalldon/ara600-proportionell
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer 12520200
GTIN 7330193034807
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-stalldon/ara600-proportionell
Produktegenskaper

Produktegenskaper

Lämplig för ventil Ja
Lämpling för ventilationsarmatur Nej
Matningsspänning 24 V AC/DC
Styrsignal 0-10V / 4-20mA
Modell/Utförande Vridande
Reglering modulerande Nej
Längd anslutningskabel 1,5 m
Transmission Med kugghjul
Anslutning till avstängningsventil Märkesbundet
Spänningslös stängd Nej
Inställbar återkopplingssignal Nej
Hjälpkontakter som tillval Ja
Inställbart arbetsområde Nej
Lämplig för manuell drift Ja
Gångtid 45 s
Vridmoment 6 Nm
Självjusterande slaglängd Nej
Max. rotationsvinkel 90 °
Kapslingsklass (IP) IP41
Omgivningstemperatur -5 - 55 °C
Höjd 88 mm
Bredd 105 mm
Djup 77 mm
Explosionssäker Nej
Material hus/kapsling/stomme Övrigt
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 125
Bredd (mm) 125
Höjd (mm) 100
Vikt (kg) 0,45
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) Ladda ner
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5396174.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/prod_218_5396174_gruppfil.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5386172.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5396174.pdf
