RSK-nr enhet: ST
Inlagd: 2007-05-10
RSK-nr enhet: ST

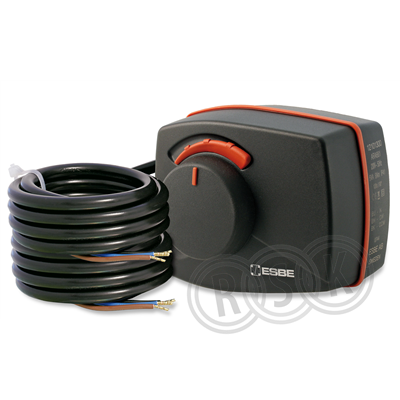

Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Levereras med 1,5m anslutningskabel.
Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Levereras med 1,5m anslutningskabel.
| RSK-nummer | 5396183 |
|---|---|
| Tillverkarens artikelnummer | 12101800 |
| GTIN | 7330193035934 |
| Produkt | Ställdon |
| Produktnamn | ARA662 |
| Dimension | - |
| Storlek | 103x86x77mm (BxHxD) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230 VAC |
| Funktion | 120s gångtid |
| Utförande | 3-punkt, 6Nm, med extrabrytare |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | plast/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-stalldon/ara600-3-punkt |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 12101800 |
|---|
| GTIN | 7330193035934 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-stalldon/ara600-3-punkt |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 230 V AC |
| Styrsignal | 3-punkt |
| Modell/Utförande | Vridande |
| Reglering modulerande | Nej |
| Längd anslutningskabel | 1,5 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Spänningslös stängd | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter som tillval | Ja |
| Inställbart arbetsområde | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 120 s |
| Vridmoment | 6 Nm |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Kapslingsklass (IP) | IP41 |
| Max. ingång elektrisk effekt | 5 VA |
| Omgivningstemperatur | -5 - 55 °C |
| Höjd | 88 mm |
| Bredd | 105 mm |
| Djup | 77 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 140 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 0,578 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5396176.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5396176.pdf |
| Film | https://www.youtube.com/watch?v=TDP7GkdRF1s |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5396176.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5396176.pdf |
