RSK-nr enhet: ST
Inlagd: 2015-08-15
RSK-nr enhet: ST

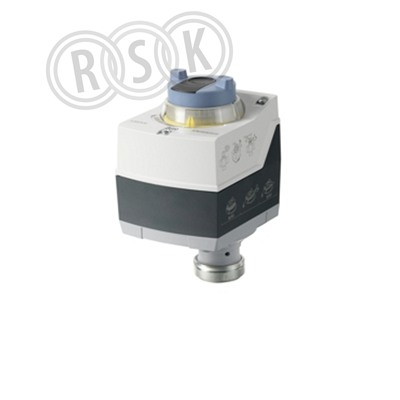

Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler VVG44..., VVG549..., VVG55... och VXG44... Direkt montering på ventiler utan lägesjusteringar. Handomställare med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt. Matningsspänning AC 230 V, Styrsignal 3-läges, Lyfthöjd 5,5mm, Gångtid 30 s, Ställkraft 400N, Kapslingsklass IP54.
Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler VVG44..., VVG549..., VVG55... och VXG44... Direkt montering på ventiler utan lägesjusteringar. Handomställare med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt. Matningsspänning AC 230 V, Styrsignal 3-läges, Lyfthöjd 5,5mm, Gångtid 30 s, Ställkraft 400N, Kapslingsklass IP54.
| RSK-nummer | 5354273 |
|---|---|
| Tillverkarens artikelnummer | S55158-A107 |
| GTIN | 7612914069511 |
| Produkt | Ställdon |
| Produktnamn | SAS31.03 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V AC |
| Funktion | elektromekaniskt ställdon |
| Utförande | 3-läges styrsignal |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | IP54, upprätt läge |
| Övrig info | 30sek gångtid, 5,5mm lyfthöjd |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A107 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55158-A107 |
|---|
| GTIN | 7612914069511 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A107 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 3-punkt |
| Energiförbrukning vid drift | 3,5 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 30 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 400 N |
| Slaglängd | 5,5 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 3,5 VA |
| Tillåten relativ luftfuktighet | 95 - 95 % |
| Omgivningstemperatur | -5 - 55 °C |
| Höjd | 124 mm |
| Bredd | 160 mm |
| Djup | 153 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 0,6 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354270.pdf |
|---|---|
