RSK-nr enhet: ST

RSK-Nr: 537 59 45

TWA-Q NC 24V AC/DC

Termomotor

Inlagd: 2020-05-05

RSK-nr enhet: ST

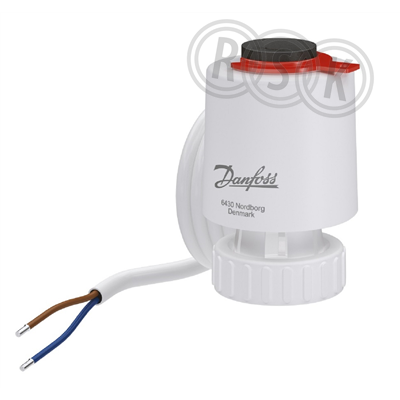

Termomotor TWA-Q NC 24V AC/DC, för ventil Danfoss AB-QM DN10-DN32 Termomotor med 5 mm slaglängd. Ställkraft 110N. On/off eller PWM. Gångtid ca. 3 min. Max mediatemperatur 95 grader Celsius. PVC-kabel 1.2m.

Termomotor TWA-Q NC 24V AC/DC, för ventil Danfoss AB-QM DN10-DN32 Termomotor med 5 mm slaglängd. Ställkraft 110N. On/off eller PWM. Gångtid ca. 3 min. Max mediatemperatur 95 grader Celsius. PVC-kabel 1.2m.

Märkningar

Dokument

Översikt
RSK-nummer5375945
Tillverkarens artikelnummer082F1602
GTIN5702425243103
ProduktTermomotor
ProduktnamnTWA-Q NC 24V AC/DC
Dimension-
Storlekför AB-QM DN10-32
Tryck/Flöde/Temp110N
Effekt/Eldata24V AC/DC
FunktionNC on/off, PWM
UtförandePVC kabel 1,2m
Färgvit
Ytbehandling-
Materialplast
Standard-
Övrig infoM30 x 1.5
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=082F1602&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer 082F1602
GTIN 5702425243103
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=082F1602&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
Produktegenskaper

Produktegenskaper

Modell/Utförande Vaxfylld
Anslutning till avstängningsventil M30x1,5
Matningsspänning 24 V AC/DC
Styrsignal 2-punkt
Funktion Spänningslös stängd (NC)
Automatisk gångavkänning Nej
Hjälpkontakter Nej
Med ändkontakter Nej
Öppna först Nej
Med lägesindikator Ja
Lämplig för manuell drift Nej
Längd kabel 1,2 m
Gångtid 180 s
Slaglängd 5 mm
Självjusterande slaglängd Nej
Färg Vit
Omgivningstemperatur 2 - 60 °C
Märkeffekt 2 VA
Kapslingsklass (IP) IP54
Höjd 67 mm
Diameter 44 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP 5702425243103
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 63
Bredd (mm) 55
Höjd (mm) 84
Vikt (kg) 0,17

Mellan
Antal i FP 60
GTIN FP 5702425243110
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP 5702425243103
Palltyp -
Antalet inneliggande GTIN FP 60
Djup (mm) 396
Bredd (mm) 284
Höjd (mm) 300
Vikt (kg) 10,4
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5375945.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5375945.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_5375945.pdf
