RSK-nr enhet: ST
Inlagd: 2020-05-05
RSK-nr enhet: ST

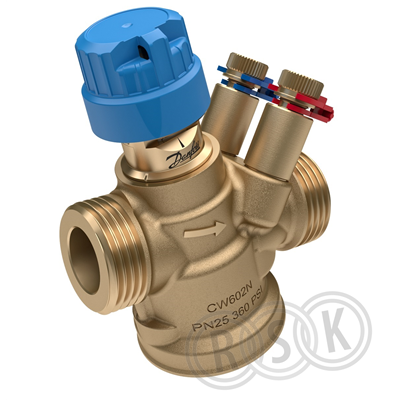

Automatisk flödesbegränsare med utv gänga 3/4", med mätnipplar. Inställningsområde 120 - 1200 l/h. Medietemp -10 - +95° C. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning. Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
Automatisk flödesbegränsare med utv gänga 3/4", med mätnipplar. Inställningsområde 120 - 1200 l/h. Medietemp -10 - +95° C. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning. Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
| RSK-nummer | 5401094 |
|---|---|
| Tillverkarens artikelnummer | 003Z8202 |
| GTIN | 5714279039061 |
| Produkt | Styrventil |
| Produktnamn | AB-QM 4.0 DN15 HF |
| Dimension | G20 |
| Storlek | DN15 |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | tryckområde 25-600kPa |
| Funktion | 1200 l/h |
| Utförande | med mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | avzinkningsfri mässing |
| Standard | - |
| Övrig info | PIBCV |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z8202&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z8202 |
|---|
| GTIN | 5714279039061 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z8202&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,12 - 1,2 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 25 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 4 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 65 mm |
| Höjd | 83,3 mm |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via PC-verktyg | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5714279039061 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 133 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 0,575 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | 5714279040364 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5714279039061 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 20 | ||
| Djup (mm) | 398 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 11,862 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | Ladda ner |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5401094.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401094.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401094.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00015 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5401094.pdf |
