RSK-nr enhet: ST
Inlagd: 2017-07-07
RSK-nr enhet: ST

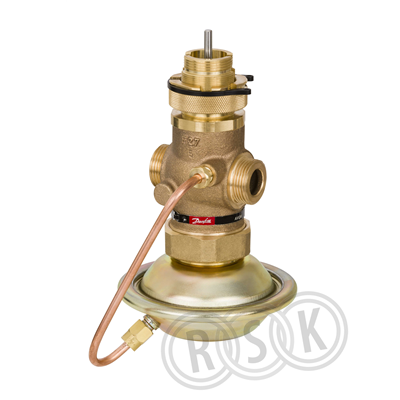

PICV (Pressure independent control valve) tryckoberoende styrventil för fjärrvärmeundercentraler. Används för både tappvarmvattenstyrning och värmestyrning. Perfekt i system med varierande tryck på fjärrvärmesidan. Ventilen konstanthåller tryckfall över eget säte. Detta medför mkt noggrann reglering av flödet utan pendlingar. Glykolblandat vatten max 30%.
PICV (Pressure independent control valve) tryckoberoende styrventil för fjärrvärmeundercentraler. Används för både tappvarmvattenstyrning och värmestyrning. Perfekt i system med varierande tryck på fjärrvärmesidan. Ventilen konstanthåller tryckfall över eget säte. Detta medför mkt noggrann reglering av flödet utan pendlingar. Glykolblandat vatten max 30%.
| RSK-nummer | 5360112 |
|---|---|
| Tillverkarens artikelnummer | 003H6734 |
| GTIN | 5702421542552 |
| Produkt | Styrventil |
| Produktnamn | AVQM PN16 15/1 /0,2 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | max flöde 0,11 l/s |
| Effekt/Eldata | - |
| Funktion | tryckoberoende styrventil |
| Utförande | - |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | rödgods CuSn5ZnPb (Rg5) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003H6734&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003H6734 |
|---|
| GTIN | 5702421542552 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003H6734&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Materialkvalitet | Brons Rg5 |
| Anslutningar | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,015 - 0,18 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 40 kPa |
| Max. tryckdifferens | 1200 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Logisk |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 5 mm |
| Med mätnippel | Nej |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Inställningsmetod via NFC (Near Field Communication) | Nej |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via manuellt programmeringsverktyg | Nej |
| Inställningsmetod via PC-verktyg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421542552 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 278 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 130 | ||
| Vikt (kg) | 1,85 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5360112.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5360112.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
